Productdetails:
|
| Naam: | Zwaar van de de Nokkenaanhanger van de Nagel Cilindrisch Duim de Hexuitdraaigat | Materiaal: | Staal van de hoog-legerings het Dragende Kwaliteit (het Roestvrije staal wordt aangepast) |
|---|---|---|---|
| Montage methode: | Hexuitdraaigat | Grootte Bereik: | Duim |
| O D Configuratie: | Cilindrische Buitendiameter | Rollende elementen: | Naaldroller - Volledige aanvulling |
| Type: | Zware Nagel | De Plaats van het smeringsgat: | Nagelkant |
| Afdichtingstype: | Zowel Verzegeld en Open zijn beschikbaar | De oppervlakte eindigt: | Het zwarte Oxyde eindigt |
| Hoog licht: | zwarte Nageltype Nokkenaanhanger,het Type van oxydenagel Nokkenaanhanger,dragend de Hexuitdraaigat van de nokkenaanhanger |
||

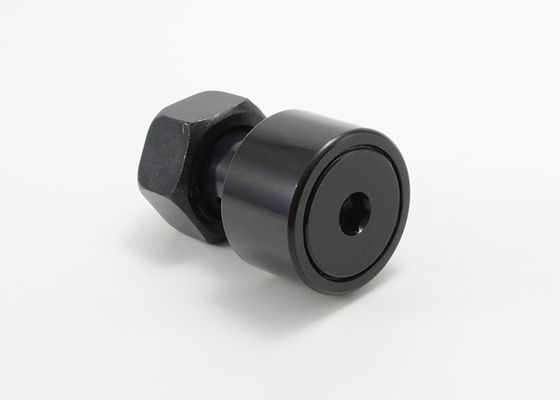

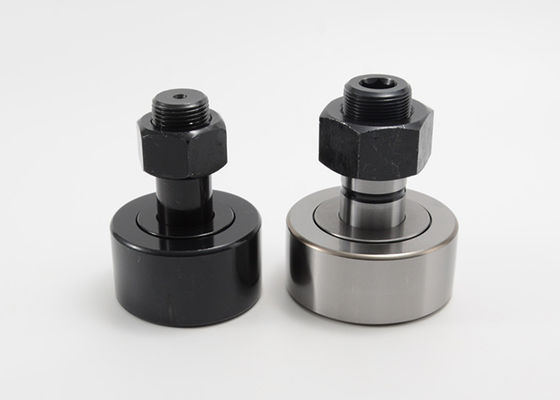

Het zware van de de Nokkenaanhanger van de Nagel Cilindrische Duim van de de Nagelhexuitdraai Gat CFH 1 3/4 B CFH 1 3/4 Sb
MOUETTE ontwerpt en vervaardigt een volledige lijn van nokkenaanhangers voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen. De nokkenaanhangers en de spoorrollen verstrekken antifrictieoplossingen voor het vertalen van omwenteling aan lineaire motie of het steunen van of de zuivere radiale of ladingen van de combinatieduw afhankelijk van de rollende elemententypes.
Eigenschap:
De zware Aanhanger van de de Reeksnok van de Nagel Cilindrische Duim met de Specificaties van het Hexuitdraaigat:
| Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (w) | Nagel Dia. (BR) | Nagellengte (SL) | Min. Draadlengte (TL) | Fijne THR'DS. |
| CFH 1/2 B | CFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
| CFH 9/16 B | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
| CFH 5/8 B | CFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
| CFH 11/16 B | CFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
| CFH 3/4 B | CFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
| CFH 7/8 B | CFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
| CFH 1B | CFH 1 SB | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | CFH 2 SB | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | CFH 3 SB | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | CFH 4 SB | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Open | Verzegeld | Oliegat | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | ||
| Gatencentrum (HC) | Gat Dia. (HD) | Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | ||||
| CFH 1/2 B | CFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | CFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | CFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | CFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | CFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1B | CFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | CFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | CFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | CFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
