Productdetails:
|
| Naam: | De zware van de de Reeksnok van de Nagel Cilindrische Duim Groef van de de Aanhangerschroevedraaier | Materiaal: | Dragend Staal/Roestvrij staal |
|---|---|---|---|
| Opzettende Eigenschap: | Schroevedraaiergroef | Grootte Bereik: | Duimreeks (O.D. In Inches) |
| Basis constructietype: | cilindrisch | Rollende elementen: | Naaldrollen met volledige aanvulling |
| Nageltype: | Zware Nagel | Afdichtingstype: | Sealed/No Aangepaste Verbindingen |
| De Plaats van het smeringsgat: | Nagelkant | De oppervlakte eindigt: | Het zwarte Oxyde eindigt |
| Hoog licht: | Cilindrische Nageltype Nokkenaanhanger,Nageltype het roestvrije staal van de Nokkenaanhanger,De aanhanger van de de nokkenschacht van de schroevedraaiergroef |
||

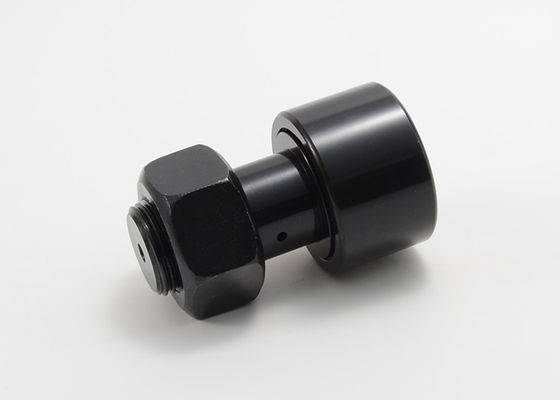

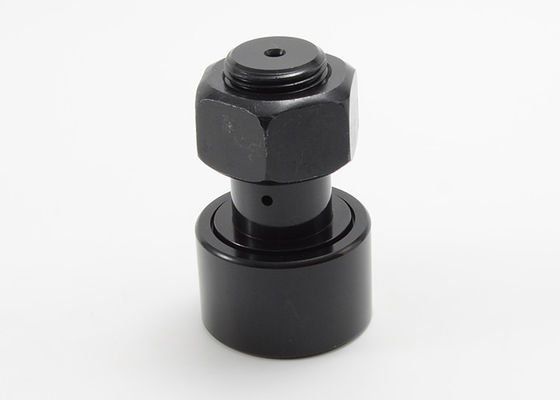

Zware van de de Nokkenaanhanger van de Nagel Cilindrische Duim de Schroevedraaiergroef CFH 1 1/8 CFH 1 1/2 CFH 2
Zware van de de Nokkenaanhanger van de Nagel Cilindrische Duim de Schroevedraaiergroef CFH 1 1/8 CFH 1 1/2 CFH 2
Ontworpen om aangewezen motie met stijve, verenigbare bouw te maximaliseren. De nokkenaanhangers kenmerken een eenvoudig en laag wrijvingprofiel om roterende motie in lineaire motie met lage smeringsvereisten om te zetten.
MOUETTE ontwerpt, vervaardiging en voorraden een volledige lijn van nokkenaanhangers voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen.
MOUETTE maakt:
· Norm en douaneopties met inbegrip van grootte, materialen, en ontwerpen.
· Geoptimaliseerde toevoerkanalen voor de betere distributie van de contactspanning.
· Hoge precisieflexibiliteit voor verschillende toepassingen.
· Veranderlijke kooien, schilden, verbindingen, en buitenringsontwerpen
· Beschikbaar zoals mini, standaard, zonderling, Hexuitdraaigat, Schroevedraaiergroef, en met duwschijven.
· Eenvoudige installatie die contactdozen of schroevedraaiers gebruiken.
Zware de Nokkenaanhanger die van de Nagel Cilindrische Duim door de Specificaties van de Schroevedraaiergroef opzet:
| Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (w) | Nagel Dia. (BR) | Nagellengte (SL) | Min. Draadlengte (TL) | Fijne THR'DS. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/428 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/428 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/1624 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/1620 |
| CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1,125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| Open | Verzegeld | Oliegat | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | ||
| Gatencentrum (HC) | Gat Dia. (HD) | Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4“ NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4“ NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4“ NPT | 5000 | 213860 | 75380 |
