Productdetails:
|
| Naam: | De Aanhangerlagers van de duim Cilindrische Nok | Materiaal: | Staal/Roestvrije staal van de hoog-legerings het het Dragende Kwaliteit |
|---|---|---|---|
| Opzettende Eigenschap: | Nageltype van het hexuitdraaigat | De oppervlakte eindigt: | Het zwarte Oxyde eindigt |
| Grootte Bereik: | Inch-serie | Basis constructietype: | Nageltype Cilindrische Buitendiameter |
| Rollende elementen: | Naaldrollen met volledige aanvulling | Nageltype: | Standaardnagel |
| Afdichtingstype: | Standaard/Aangepast | De Plaats van het smeringsgat: | Nagelkant |
| Hoog licht: | nagel cilindrische nok en aanhanger,verzegelde cilindrische nok en aanhanger,de schachtaanhanger van de hexuitdraainok |
||

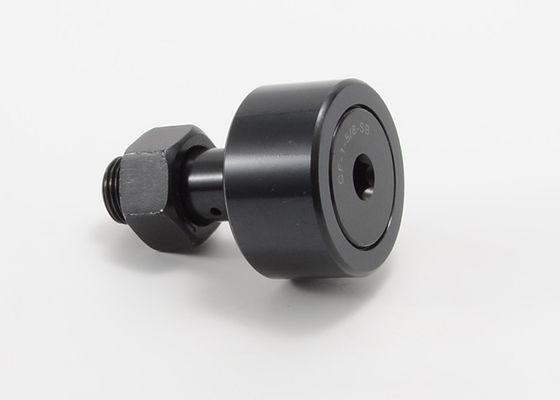

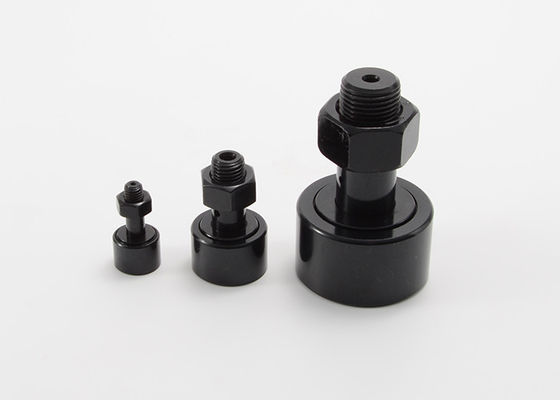

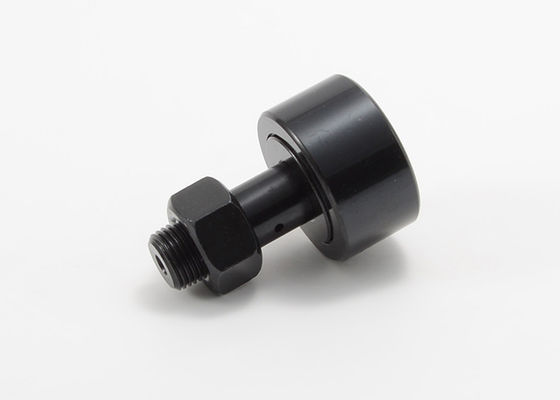

Het CF 1/2 het CF van Sb 1 1/2 Sb-Aanhangernagel van de Duim Cilindrische Nok zet Verzegelde op het Gat van de Rolhexuitdraai
Een de rollager van de nokkenaanhanger (ook genoemd die „spooraanhanger“) is een lager van de specialiteitrol wordt ontworpen om sporen of nokken en in een brede waaier van lineaire motiesystemen te volgen. De nokkenaanhangers worden vaak gebruikt op transportbanden, de lijnen van de procesoverdracht, zoals die gebruikte int.-industrieën zoals voedsel en drank, plastieken, glas en onder andere. De aanhangers van de Mouettenok zijn ook populair voor defensie en vliegtuigentoepassingen, waar de houdbaarheid en de systeembetrouwbaarheid belangrijke ontwerpoverwegingen zijn. Aan en verdeel regelmatig gelijk de ladingen, worden de nokkenaanhangers gewoonlijk ontworpen met een volledige aanvulling van rollende elementen. Nochtans, is er meer dan één type van configuratie voor nokkenaanhangers, maar het distinctiefste kenmerk is hoe de nokkenaanhanger aan zijn tegenhanger wordt opgezet.

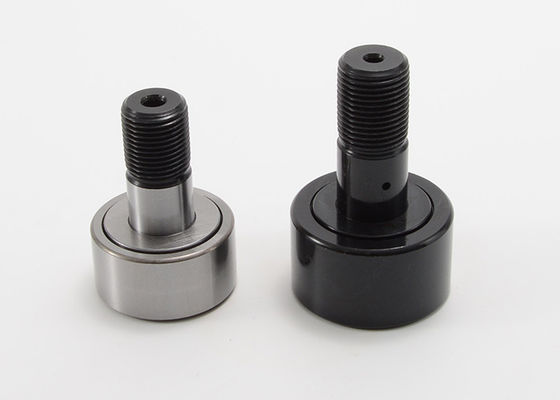

Wij bieden een volledige lijn van nageltype nokkenaanhangers voor aan industriële toepassingen. Deze lagers zijn beschikbaar in staal, roestvrij staal, en met gebouwde plastic interne ringen. Wij specialiseren ons in gebouwde nokkenaanhangers om specifieke toepassingen te passen.
Het Type van hexuitdraai worden de Hoofdnagel Lagers van de Naaldrol geadviseerd waar de lopende ladingen en de schokladingen gematigd zijn. De lagercapaciteit van de Nageltype Reeks wordt beperkt door de matig met maat nagel. Vervaardigd van Staal van de hoog-Legerings het Dragende kwaliteit.
Specificaties van de Aanhangerlagers van de duim de Cilindrische Nok:
| Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (W) | Nagel Dia. (BR) | Nagel L'GTH. (SL) | Min. THR'D L'GTH (TL) | Fijne THR'DS. |
| Cf.-1/2-n-B | Cf.-1/2-n-Sb | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| Cf.-1/2-B | Cf.-1/2-Sb | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| Cf.-9/16-B | Cf.-9/16-Sb | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| Cf.-5/8-n-B | Cf.-5/8-n-Sb | .625 | .406 | .250 | 5/8 | 5/16 | 1/428 |
| Cf.-5/8-B | Cf.-5/8-Sb | .625 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
| Cf.-11/16-B | Cf.-11/16-Sb | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
| Cf.-3/4-B | Cf.-3/4-Sb | .750 | .500 | .375 | 7/8 | 3/8 | 3/824 |
| Cf.-7/8-B | Cf.-7/8-Sb | .875 | .500 | .375 | 7/8 | 3/8 | 3/824 |
| Cf.-1-B | Cf.-1-Sb | 1,000 | .625 | .4375 | 1 | 1/2 | 7/1620 |
| Cf.-1 1/8-B | CF.-1 1/8-SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/1620 |
| Cf.-1 1/4-B | CF.-1 1/4-SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
| Cf.-1 3/8-B | CF.-1 3/8-SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
| Cf.-1 1/2-B | CF.-1 1/2-SB | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| Cf.-1 5/8-B | CF.-1 5/8-SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| Cf.-1 3/4-B | CF.-1 3/4-SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| Cf.-1 7/8-B | CF.-1 7/8-SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| Cf.-2-B | Cf.-2-Sb | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| Cf.-2 1/4-B | CF.-2 1/4-SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| Cf.-2 1/2-B | CF.-2 1/2-SB | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| Cf.-2 3/4-B | CF.-2 3/4-SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| Cf.-3-B | Cf.-3-Sb | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| Cf.-3 1/4-B | CF.-3 1/4-SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| Cf.-3 1/2-B | CF.-3 1/2-SB | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| Cf.-4-B | Cf.-4-Sb | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Open | Verzegeld | Oliegat | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | ||
| Gatencentrum (HC) | Gat Dia. (HD) | Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | ||||
| Cf.-1/2-n-B | Cf.-1/2-n-Sb | - | - | 1/8 | 15 | 720 | 620 |
| Cf.-1/2-B | Cf.-1/2-Sb | - | - | 1/8 | 15 | 790 | 680 |
| Cf.-9/16-B | Cf.-9/16-Sb | - | - | 1/8 | 15 | 790 | 680 |
| Cf.-5/8-n-B | Cf.-5/8-n-Sb | - | - | 1/8 | 35 | 1085 | 930 |
| Cf.-5/8-B | Cf.-5/8-Sb | - | - | 1/8 | 35 | 1215 | 955 |
| Cf.-11/16-B | Cf.-11/16-Sb | - | - | 1/8 | 35 | 1215 | 955 |
| Cf.-3/4-B | Cf.-3/4-Sb | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| Cf.-7/8-B | Cf.-7/8-Sb | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| Cf.-1-B | Cf.-1-Sb | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| Cf.-1 1/8-B | CF.-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| Cf.-1 1/4-B | CF.-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| Cf.-1 3/8-B | CF.-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| Cf.-1 1/2-B | CF.-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| Cf.-1 5/8-B | CF.-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| Cf.-1 3/4-B | CF.-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| Cf.-1 7/8-B | CF.-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| Cf.-2-B | Cf.-2-Sb | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| Cf.-2 1/4-B | CF.-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| Cf.-2 1/2-B | CF.-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| Cf.-2 3/4-B | CF.-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| Cf.-3-B | Cf.-3-Sb | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| Cf.-3 1/4-B | CF.-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| Cf.-3 1/2-B | CF.-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| Cf.-4-B | Cf.-4-Sb | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
