Productdetails:
|
| Naam: | De duim Bekroonde Nagel van de Nokkenaanhanger met het Zonderlinge Gat van de Ringshexuitdraai | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| De oppervlakte eindigt: | Het zwarte Oxyde eindigt | Meetsysteem: | Duim |
| Opzettende Eigenschap: | Hexuitdraaigat | Basis constructietype: | Nagel Bekroonde Buitendiameter |
| Rollende elementen: | Naaldroller - Volledige aanvulling | Aanpassing: | Zonderlinge Ring |
| Afdichtingstype: | Standaard/Aangepast | De Plaats van het smeringsgat: | Nagelkant |
| Hoog licht: | het ringen van zonderlinge nokkenaanhanger,bekroonde zonderlinge nokkenaanhanger,de nok van het hexuitdraaigat en nokkenaanhanger |
||

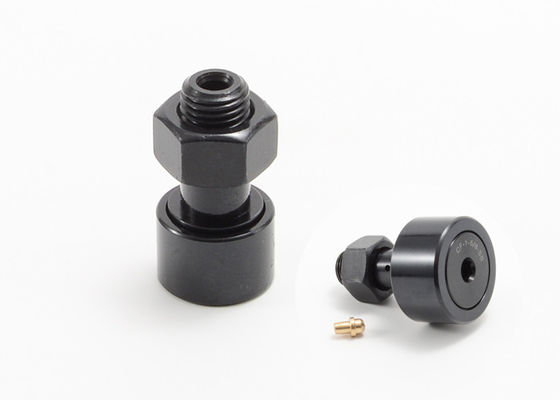

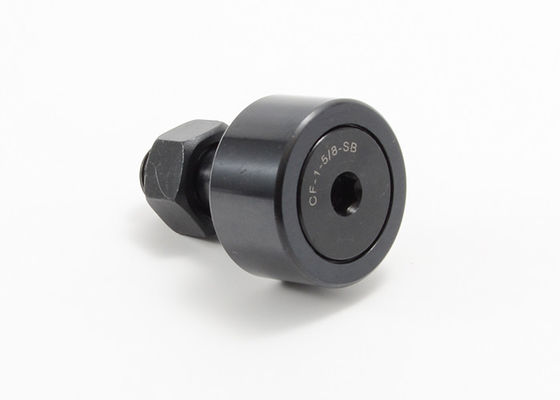

Bekroonde de Aanhangernagel van de Duimnok het Zonderlinge Gat CCFE 3/4 Sb CCFE van de Ringshexuitdraai 1 3/4 Sb
MOUETTE ontwerpt en vervaardigt een volledige lijn van nokkenaanhangers voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen. De nokkenaanhangers en de spoorrollen verstrekken antifrictieoplossingen voor het vertalen van omwenteling aan lineaire motie of het steunen van of de zuivere radiale of ladingen van de combinatieduw afhankelijk van de rollende elemententypes.
De aanhangers van de roestvrij staalnok bedoelden ruwe milieu's die verhoogde corrosieweerstand vereisen. Uitstekende keus voor openluchtgebruik of voor toepassingen zoals de faciliteiten van de voedselproductie die het frequente spoeling en schoonmaken vereisen. Mouette biedt meer uitwisselingslijsten, zoals de aanhangerlagers van de mcgillnok, de aanhanger van de ikonok, skf nokkenaanhanger, de aanhanger van de inanok, rbc nokkenaanhanger, de nokkenaanhangers van Smith, en nsk nokkenaanhanger aan.
De bekroonde Duimreeksen beslaan de Aanhanger van de Typenok met Zonderlinge Ring en Hexuitdraaigatenspecificaties:
| Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (w) | Zonderlinge Bush-Lengte (G) |
Zonderling Bush Dia. (BD) |
Nagellengte (SL) | Min. Draadlengte (TL) | Fijne THR'DS. |
| CCFE 1/2 N.B. | SB VAN CCFE 1/2 N | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 B | CCFE 1/2 SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 B | CCFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 B | CCFE 5/8 SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 |
| CCFE 11/16 B | CCFE 11/16 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/428 |
| CCFE 3/4 B | CCFE 3/4 SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 |
| CCFE 7/8 B | CCFE 7/8 SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/824 |
| CCFE 1B | CCFE 1 SB | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/1620 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/220 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2 B | CCFE 2 SB | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3 B | CCFE 3 SB | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 B | CCFE 4 SB | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Open | Verzegeld | ECC. | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | |
| Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | |||||
| CCFE 1/2 N.B. | SB VAN CCFE 1/2 N | .010 | - | 15 | 720 | 620 |
| CCFE 1/2 B | CCFE 1/2 SB | .010 | - | 15 | 790 | 680 |
| CCFE 9/16 B | CCFE 9/16 SB | .010 | - | 15 | 790 | 680 |
| CCFE 5/8 B | CCFE 5/8 SB | .015 | - | 35 | 1215 | 955 |
| CCFE 11/16 B | CCFE 11/16 SB | .015 | - | 35 | 1215 | 955 |
| CCFE 3/4 B | CCFE 3/4 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 7/8 B | CCFE 7/8 SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 1B | CCFE 1 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2 B | CCFE 2 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3 B | CCFE 3 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 B | CCFE 4 SB | .060 | 1/4 | 5000 | 44770 | 29985 |
