Productdetails:
|
| Naam: | Bekroond van de de Nokkenaanhanger van de Duimnagel de Hexuitdraaigat | Materiaal: | Dragend Staal (het Roestvrije staal is beschikbaar) |
|---|---|---|---|
| Opzettende Eigenschap: | Hexuitdraaigat | De oppervlakte eindigt: | Het zwarte Oxyde eindigt |
| Grootte Bereik: | Inch-serie | O.D. Configuration:: | Bekroonde Buitendiameter |
| Rollende elementen: | Naaldrollen met volledige aanvulling | Aanpassing: | Niets |
| Afdichtingstype: | Sealed/No Verzegeld zijn beschikbaar | Relubricatable:: | Ja |
| Hoog licht: | bekroonde op zwaar werk berekende nokkenaanhangers,op zwaar werk berekende de nokkenaanhangers van het hexuitdraaigat,de verzegelde aanhanger van de rolnok |
||

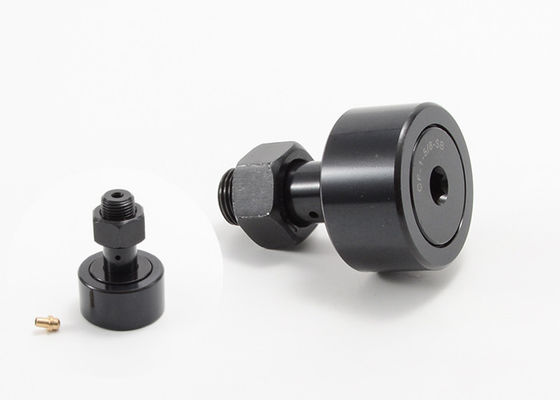

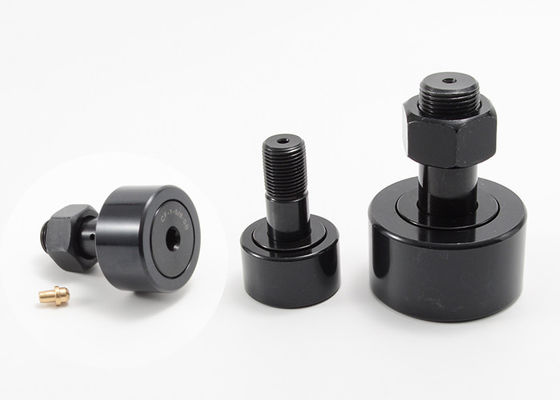

De bekroonde van de de Aanhangernagel van de Duimnok Hexuitdraai Gat Verzegelde CCF 1/2 n-het Dragende Staal van Sb
Ontworpen om aangewezen motie met stijve, verenigbare bouw te maximaliseren. De nokkenaanhangers kenmerken een eenvoudig en laag wrijvingprofiel om roterende motie in lineaire motie met lage smeringsvereisten om te zetten.
MOUETTE ontwerpt en vervaardigt een volledige lijn van nokkenaanhangers voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen. De nokkenaanhangers en de spoorrollen verstrekken antifrictieoplossingen voor het vertalen van omwenteling aan lineaire motie of het steunen van of de zuivere radiale of ladingen van de combinatieduw afhankelijk van de rollende elemententypes.
De aanhangers van de roestvrij staalnok bedoelden ruwe milieu's die verhoogde corrosieweerstand vereisen. Uitstekende keus voor openluchtgebruik of voor toepassingen zoals de faciliteiten van de voedselproductie die het frequente spoeling en schoonmaken vereisen. Mouette biedt meer uitwisselingslijsten, zoals de aanhangerlagers van de mcgillnok, de aanhanger van de ikonok, skf nokkenaanhanger, de aanhanger van de inanok, rbc nokkenaanhanger, de nokkenaanhangers van Smith, en nsk nokkenaanhanger aan.
De bekroonde van de de Aanhangernagel van de Duimnok Specificaties van het de Hexuitdraaigat:
| Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (w) | Nagel Dia. (BR) | Nagellengte (SL) | Min. Draadlengte (TL) | Fijne THR'DS. |
| CCF 1/2 N.B. | SB VAN CCF 1/2 N | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | CCF 1/2 SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | CCF 9/16 SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N.B. | SB VAN CCF 5/8 N | .625 | .406 | .250 | 5/8 | 5/16 | 1/428 |
| CCF 5/8 B | CCF 5/8 SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
| CCF 11/16 B | CCF 11/16 SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
| CCF 3/4 B | CCF 3/4 SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/824 |
| CCF 7/8 B | CCF 7/8 SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/824 |
| CCF 1B | CCF 1 SB | 1,000 | .625 | .4375 | 1 | 1/2 | 7/1620 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1,125 | .625 | .4375 | 1 | 1/2 | 7/1620 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | CCF 2 SB | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | CCF 3 SB | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | CCF 4 SB | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 SB | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 SB | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 SB | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 SB | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 SB | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 SB | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Open | Verzegeld | Oliegat | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | ||
| Gatencentrum (HC) | Gat Dia. (HD) | Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | ||||
| CCF 1/2 N.B. | SB VAN CCF 1/2 N | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | CCF 1/2 SB | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | CCF 9/16 SB | - | - | - | 15 | 790 | 680 |
| CCF 5/8 N.B. | SB VAN CCF 5/8 N | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | CCF 5/8 SB | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | CCF 11/16 SB | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | CCF 3/4 SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 B | CCF 7/8 SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1B | CCF 1 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | CCF 2 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | CCF 3 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | CCF 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 SB | 7/8 | 3/16 | 1/4“ NPT | 5000 | 67950 | 46575 |
| - | CCF 6 SB | 1 | 3/16 | 1/4“ NPT | 5000 | 80450 | 60000 |
| - | CCF 7 SB | 1 1/4 | 3/16 | 1/4“ NPT | 5000 | 106930 | 75380 |
| - | CCF 8 SB | - | - | 1/4“ NPT | 5000 | 144100 | 92200 |
| - | CCF 9 SB | - | - | 1/4“ NPT | 5000 | 183430 | 113260 |
| - | CCF 10 SB | - | - | 1/4“ NPT | 5000 | 215565 | 131545 |
