Productdetails:
|
Naam: | Nageltype Nokkenaanhangers | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
---|---|---|---|
Hexuitdraai/Groef: | Nageltype van de schroevedraaiergroef | De oppervlakte eindigt: | Het zwarte Oxyde eindigt |
Grootte Bereik: | Duimreeks (O.D. In Inches) | O.D. Configuration: | Nageltype Bekroonde Buitendiameter |
Rollende elementen: | Naaldroller - Volledige aanvulling | Nageltype: | Standaardnagel |
Afdichtingstype: | Standaard/Aangepast | Nasmeerbaar: | Ja |
Hoog licht: | Bekroonde nokkenasaanhanger,de nagel van de nokkenasaanhanger zet op,verzegelde het lager van de rolaanhanger |

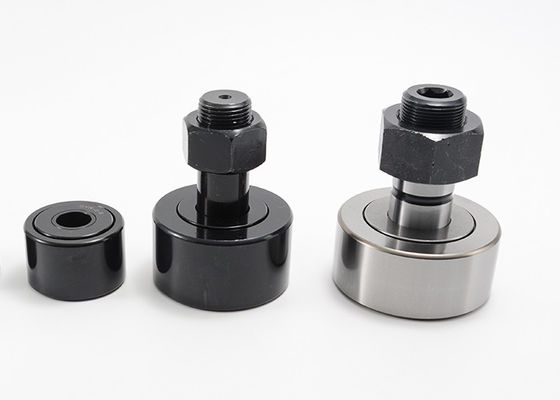

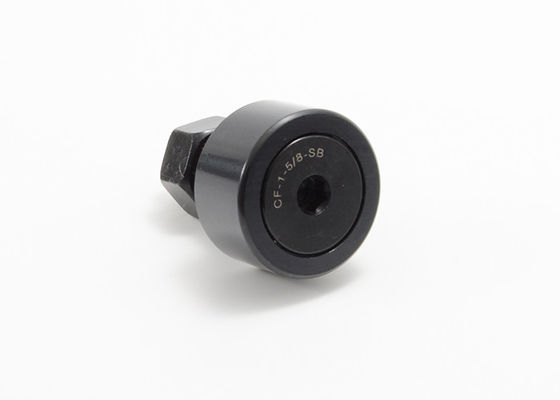

De bekroonde de Aanhangernagel van de Duimnok zet Schroevedraaier Groef Verzegelde CCF 1/2 N S op
MOUETTE de Aanhangers van de duimnok zijn de volledige lagers van de aanvullingsnaald kenmerken zwart oxyde behandeld dragend staal, beschikbaar in twee fundamentele opzettende stijlen voor gebruik in mechanische automatisering of lineaire motietoepassingen. Onze basiseigenschappen elk dragen tot betere prestaties bij, terwijl de hulp van de verbindingsoptie metaal aan metaal contact binnen het lager terwijl verstrekkend een barrière voor verontreinigende stofingang verhindert en het luchten van bovenmatig of oud vet tijdens relubrication toestaat. Naast de verbindingsoptie zijn deze lagers beschikbaar met verscheidene dimensionale keuzen en combinaties om een specifieke oplossing voor de toepassing te verstrekken.
MOUETTE ontwerpt en vervaardigt een volledige lijn van nokkenaanhangers voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen. De nokkenaanhangers en de spoorrollen verstrekken antifrictieoplossingen voor het vertalen van omwenteling aan lineaire motie of het steunen van of de zuivere radiale of ladingen van de combinatieduw afhankelijk van de rollende elemententypes.
De aanhangers van de roestvrij staalnok bedoelden ruwe milieu's die verhoogde corrosieweerstand vereisen. Uitstekende keus voor openluchtgebruik of voor toepassingen zoals de faciliteiten van de voedselproductie die het frequente spoeling en schoonmaken vereisen. wer, de nokkenaanhangers van Smith, en nsk nokkenaanhanger.
Douanemogelijkheden:
· Vult het klant gespecificeerde fabrieksvet
· Geïnstalleerde vetmontage
· Nagel of draadlengtewijzigingen
· De variaties of de tolerantie van de roldiameter
· Douane aan ordeontwerpen dat wordt gebouwd
De bekroonde de Aanhangernagel van de Duimnok zet de Specificaties van de Schroevedraaiergroef op:
Open | Verzegeld | Rol Dia. (RD) | Rolbreedte (w) | Nagel Dia. (BR) | Nagellengte (SL) | Min. Draadlengte (TL) | Fijne THR'DS. |
CCF 1/2 N | CCF 1/2 N S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/428 |
CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/428 |
CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/824 |
CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/824 |
CCF 1 | CCF 1 S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/1620 |
CCF 1 1/8 | CCF 1 1/8 S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/1620 |
CCF 1 1/4 | CCF 1 1/4 S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
CCF 1 3/8 | CCF 1 3/8 S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/220 |
CCF 1 1/2 | CCF 1 1/2 S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 5/8 | CCF 1 5/8 S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 3/4 | CCF 1 3/4 S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 1 7/8 | CCF 1 7/8 S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 2 | CCF 2 S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/4 | CCF 2 1/4 S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/2 | CCF 2 1/2 S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 2 3/4 | CCF 2 3/4 S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 3 | CCF 3 S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/4 | CCF 3 1/4 S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/2 | CCF 3 1/2 S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CCF 4 | CCF 4 S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
- | CCF 5 S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
- | CCF 6 S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
- | CCF 7 S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
- | CCF 8 S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
- | CCF 9 S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
- | CCF 10 S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
Open | Verzegeld | Oliegat | LUB. MONTAGEgrootte (F) | Recom. Het vastklemmen Torsie (pond.) | Basisladingsclassificatie | ||
Gatencentrum (HC) | Gat Dia. (HD) | Max. Statische Capaciteit (pond.) | Max. Dyne. Capaciteit (pond.) | ||||
CCF 1/2 N | CCF 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 3/4 | CCF 1 3/4 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 1 7/8 | CCF 1 7/8 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/4 | CCF 2 1/4 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
- | CCF 5 S | 7/8 | 3/16 | 1/4“ NPT | 5000 | 67950 | 46575 |
- | CCF 6 S | 1 | 3/16 | 1/4“ NPT | 5000 | 80450 | 60000 |
- | CCF 7 S | 1 1/4 | 3/16 | 1/4“ NPT | 5000 | 106930 | 75380 |
- | CCF 8 S | - | - | 1/4“ NPT | 5000 | 144100 | 92200 |
- | CCF 9 S | - | - | 1/4“ NPT | 5000 | 183430 | 113260 |
- | CCF 10 S | - | - | 1/4“ NPT | 5000 | 215565 | 131545 |
