Productdetails:
|
| Naam: | Sprag-koppelingen | Merk: | Neutraal / OEM |
|---|---|---|---|
| Serie producten: | RSBW | Materiaal: | dragend staal |
| Grootte Bereik: | Boormaten van 20 mm tot 90 mm | Basis constructietype: | Glijlager ondersteund |
| Smering: | Vet | Afdichting: | verzegeld met schildbeschermde O-ringen |
| Hoog licht: | 90mm één zijkoppelingslager,20mm één zijkoppelingslager,RSBW ondersteunt het dragen |
||

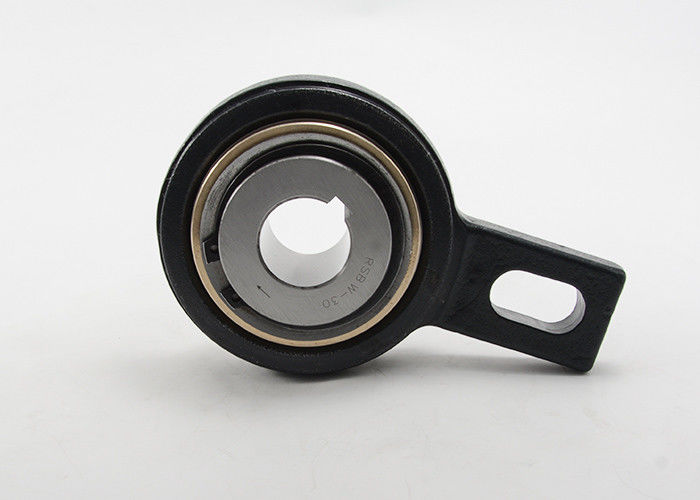

RSBW-Koppeling die Koppelingen van Sprag van het Kokerlager de Gesteunde ondersteunen
Het type RSBW is een type van gelijkstroom sprag freewheelt. Het is met alle accomodatie, gecentreerd en verzegeld door duidelijke lagers voor lage rotatiesnelheden gebruikend schild beschermde O-ringen.
De eenheid is geleverd gesmeerd vet klaar voor installatie in of een horizontale of verticale positie. Hoofdzakelijk gebruikt als ondersteun, voorziet dit type een hoge torsiecapaciteit van een minimum ruimtevereiste. Het ontwerp staat installatie in moeilijke milieu's zoals hoge vochtigheid of waterplonsgebieden toe. Een bout, aan een vast gedeelte van de machine en het overgaan door de groef in het torsiewapen wordt beveiligd, verstrekt het rotatieeinde dat. De radiale ontruiming op deze bout zou aan 1 3% van de groefbreedte gelijk moeten zijn. Het torsiewapen en de lagers moeten niet prestressed zijn.
Ondersteunend Gesteund Kokerlager, Sprag-Koppelingenrsbw Specificaties:
| Type | Grootte | Het overschrijden van snelheid | Afmetingen | Gewicht | ||||||||
| dH7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | BH11 | ||
| [mm] | [NM] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
Nota:
1) Tmax =2.5 x TKN
2) Spiebaan aan DIN 6885,1
Opzettend voorbeeld:
