Productdetails:
|
| Naam: | Freewheel het Element van het Koppelingstussenvoegsel | Ringenmateriaal: | Dragend verhard staal, en grond |
|---|---|---|---|
| Binnenring: | Spiebaan per DIN 6885 | Buitenste ring: | Druk op Fit |
| voorjaar: | Z (Spanning) | Met de Ringen Van gehard staal: | Ja |
| Met Binnenring keyway: | Ja | Schachttolerantie: | k5 |
| Huisvestingstolerantie: | H6 | Schacht & Huisvestingsafkanting: | 1mm x 15° |
| Werkende Temperatuur: | max. 140°C | Smering: | Olie of vetsmering. Geleverd met corrosiebescherming. Doeltreffend vet die op verzoek vullen. |
| Hoog licht: | 12mm Één Lager van de Manierkoppeling,vaste vorm gegeven Één Lager van de Manierkoppeling,één manier sprag FRN 442 Z |
||

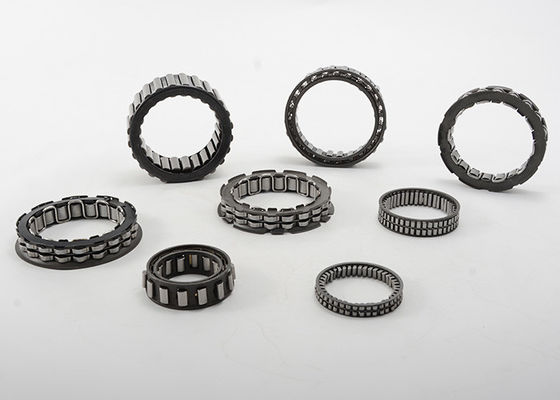

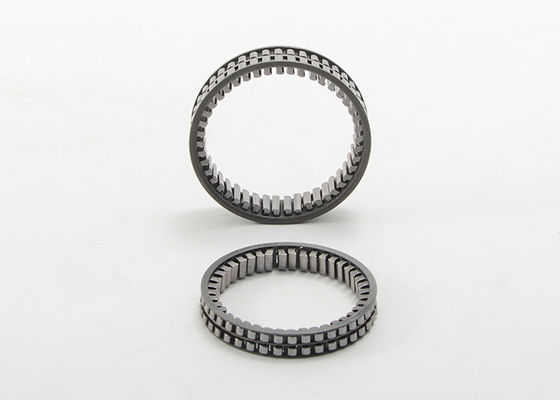

Het Spragtype freewheelt Element Één van het Koppelingentussenvoegsel Manier het Dragen met Ringen FRN 442 Z
De reeksen Fr en FRN bestaan uit freewheelen het element van het koppelingstussenvoegsel en de vaste vorm gegeven en ringen van de grondduw.
Reeks: FRN
Componenten:
Tussenvoegselelement
FE 400 Z/FE 400 M
Met Toevoerkanaalringen
Binnenringsspiebaan
De buitenpasvorm van de ringspers
Smering:
Olie of vet
Breedte:
12 mm
Werkende temperatuur:
max. 140°C
Hogere temperaturen. op verzoek
Het Spragtype freewheelt het Element van het Koppelingentussenvoegsel met de Specificaties van de Ringenfrn Reeks:
| FRN 400+ | F-N 400 | FND 400 | Afmetingen | Torsie | Het niets uitvoeren van Snelheidskoppeling | Basisladingsclassificatie | ||||
| D | D | nmax | C dyne. | Co stat. | ||||||
| Baltype | Roltype | Baltype | Roltype | |||||||
| Artikelnummer |
[mm] [duim] |
[mm] [duim] |
[NM] | [t/min] |
[N] [pond] |
[N] [pond] |
[N] [pond] |
[N] [pond] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4.400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3.700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | F-N 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3.200 * (1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437 Z | F-N 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | F-N 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2.800 * (1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442 Z | F-N 442 Z | FND 442 Z | 178 | |||||||
| FRN 453 | F-N 453 | FND 453 |
25 .9843 |
58 2.2835 |
333 |
2.200 * (1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453 Z | F-N 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | F-N 459 | FND 459 |
30 1.1811 |
64 2.5197 |
414 |
2.000 * (1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459 Z | F-N 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2.6772 |
472 | 1.900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | F-N 470 | FND 470 |
40 1.5748 |
75 2.9528 |
583 |
1.700 * (1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470 Z | F-N 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1.600 | ||||||
| FRN 473 Z | 545 | |||||||||
Nota:
1) De ladingscapaciteiten „C“ en „C0“ zijn ongeldig voor de FR400-reeks!
2) Maximum radiale ontruiming voor Fr 400 reeksen in afwachting van toepassing 0.02mm.
3) De pijl op binnenring toont: niets uitvoerend richting van buitenring = sluitenrichting van binnenring.
4) *Idling snelheid voor reeks FND.
