Productdetails:
|
| Naam: | Rollagers (Externe Steun voor Sprag-Koppelingselementen) | Kooi materiaal: | Staal (het messing van RL 443 en van RL 448) |
|---|---|---|---|
| Rollen materiaal: | Vaste vorm gegeven dragende staal Nominale diameter 4 mm | Schacht & Huisvestingshardheid: | HRC 60+4 |
| Huisvestingstolerantie: | H6 | Schachttolerantie: | H5 |
| Smering: | ontworpen voor oliesmering | Werkende Temperatuur: | Max. 150°C |
| Hoog licht: | RL reeks één manier sprag koppeling,Externe de koppeling van de manierrol,verhard één koppeling van de manierrol |
||

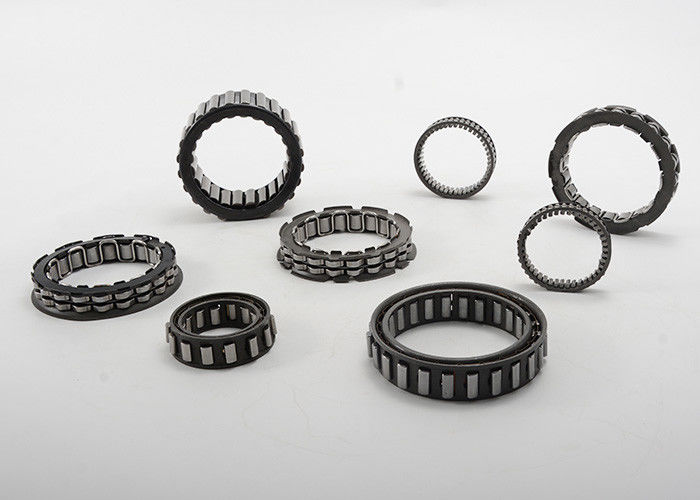

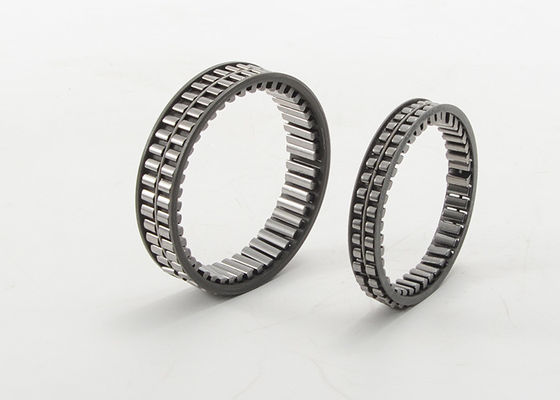

De Reeks Externe Steun van rollagers RL voor Sprag-Koppelingselementen
Gebruik onze RL-rollagers om steun en centrum de Elementen van Sprag te geven. De RL-reeks gebruikt dezelfde schacht en huisvestingsafmetingen zoals de FE reeks.
Als u aan het gebruiken van de RL-reeks voor onze elementen van Fr/van FRN sprag met het opzetten van ringen denkt, gelieve ons te contacteren om u te helpen de correcte grootterl grootte voor uw schacht en huisvestingseenheid berekenen.
De Externe Steun van rollagers voor Sprag-de Reeksspecificaties van Koppelingselementen RL:
| Dragend Type | DL | DL | W | Basisladingsclassificatie | Het niets uitvoeren van Snelheid | ||
| dyne. | stat. | T/min-Olie | T/min-Vet | ||||
| [mm] | [mm] | [mm] | [N] | [N] | [t/min] | [t/min] | |
| RL 412 - 4 | 4 | 12 | 6 | 3.040 | 1.760 | 55.000 | 45.000 |
| RL 414 - 4 | 6 | 14 | 6 | 3.575 | 2.112 | 50.000 | 37.000 |
| RL 416 - 4 | 8 | 16 | 6 | 3.895 | 2.347 | 36.000 | 30.000 |
| RL 418 - 4 | 10 | 18 | 6 | 5.212 | 3.520 | 30.000 | 24.000 |
| RL 422 - 4 | 14 | 22 | 6 | 6.013 | 4.380 | 25.000 | 19.000 |
| RL 423 - 4 | 15 | 23 | 6 | 6.034 | 4.446 | 24.000 | 18.000 |
| RL 425 - 4 | 17 | 25 | 6 | 7.157 | 5.699 | 21.000 | 17.000 |
| RL 427 - 4 | 19 | 27 | 6 | 7.679 | 6.397 | 20.000 | 15.000 |
| RL428 - 4 | 20 | 28 | 6 | 7.679 | 6.453 | 19.000 | 15.000 |
| RL 430 - 4 | 22 | 30 | 6 | 8.150 | 7.148 | 17.000 | 14.000 |
| RL432 - 4 | 24 | 32 | 6 | 8.104 | 7.241 | 16.000 | 13.000 |
| RL433 - 4 | 25 | 33 | 6 | 8.104 | 7.283 | 15.000 | 12.000 |
| RL437 - 4 | 29 | 37 | 6 | 8.962 | 8.661 | 14.000 | 11.000 |
| RL 438 - 4 | 30 | 38 | 6 | 8.962 | 8.696 | 13.000 | 10.000 |
| RL442 - 4 | 34 | 42 | 6 | 10.247 | 10.708 | 12.000 | 9.000 |
| RL443 - 4 | 35 | 43 | 6 | 10.103 | 10.741 | 12.000 | 9.000 |
| RL448 - 4 | 40 | 48 | 6 | 11.642 | 13.440 | 10.000 | 8.000 |
| RL 453 - 4 | 45 | 53 | 6 | 11.417 | 13.577 | 9.000 | 7.000 |
| RL 455 - 4 | 47 | 55 | 6 | 11.417 | 13.624 | 8.800 | 6.900 |
| RL 458 - 4 | 50 | 58 | 6 | 11.922 | 14.993 | 8.500 | 6.500 |
| RL 459 - 4 | 51 | 59 | 6 | 12.691 | 16.320 | 8.000 | 6.400 |
| RL463 - 4 | 55 | 63 | 6 | 13.070 | 17.063 | 7.500 | 6.000 |
| RL468 - 4 | 60 | 68 | 6 | 12.690 | 17.160 | 7.100 | 5.600 |
| RL470 - 4 | 62 | 70 | 6 | 14.128 | 19.840 | 7.000 | 5.300 |
| RL 473 - 4 | 65 | 73 | 6 | 14.128 | 19.896 | 6.500 | 5.100 |
| RL478 - 4 | 70 | 78 | 6 | 13.614 | 19.978 | 6.000 | 5.000 |
| RL488 - 4 | 80 | 88 | 6 | 14.954 | 22.796 | 5.300 | 4.300 |
Nota:
Maximum radiale ontruiming in afwachting van toepassing 0.04mm niet een vaste parameter, op verzoek geleverd dragen.
