Productdetails:
|
| Naam: | Freewheelt Één Koppeling van de Manierbal | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| Rolling lichaam: | Rollagers | Het Aantal Rijen: | Dubbele rij |
| Richting laden: | Radiaal lager | Bolvormig: | Niet-richt Lagers |
| Gescheiden: | Ongescheiden | één manierkoppeling: | Één Lager van de Manierkoppeling |
| Hoog licht: | GFK30 één Lager van de Manierkoppeling,freewheel één manierkogellager,radiale manierkogellager |
||

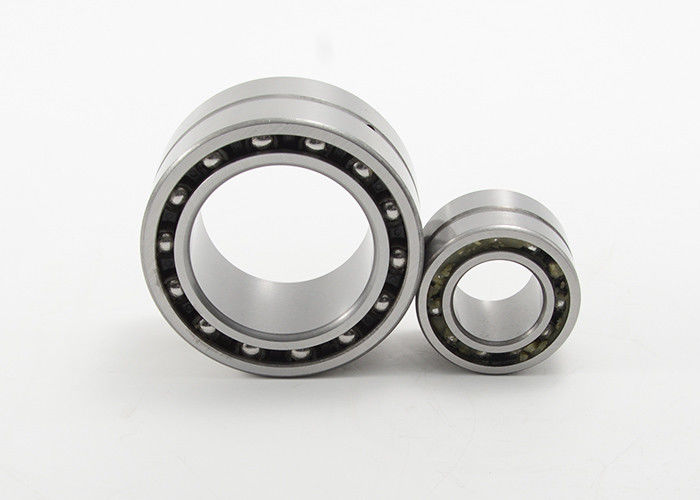

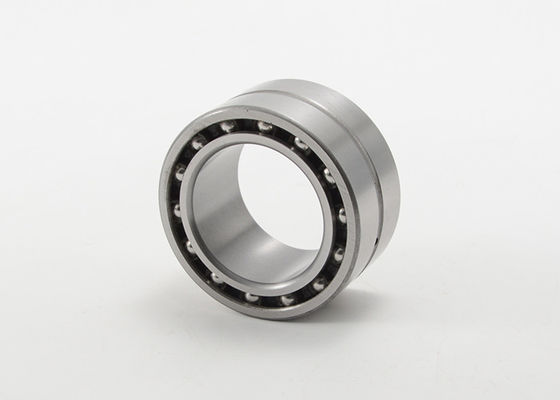

Freewheelt Één van de Koppelingslagers van de Manierbal het Type van Sprag Koppeling GFK30
ModeldieGFK is een spragtype koppeling in een 59 Reeksenkogellager wordt geïntegreerd.
Dit ontwerp verstrekt hoge torsiecapaciteit voor minimale buitendiameter.
Het is een lager gesteund type, verscheepte gesmeerd vet.
De olieoliebadsmering is ook mogelijk als het originele vet eerst door de koppeling met een geschikt oplosmiddel te spoelen wordt verwijderd.
Wat ook het smeringstype is, zouden de verbindingen moeten worden verstrekt.
De torsietransmissie moet door een pers geschikte assemblage in een stijve buitenhuisvesting met R6-tolerantie, en op een schacht met p5-tolerantie worden verzekerd.
De totale pers geschikt op GFK zou niet de interne ontruiming voor het model moeten overschrijden zoals die in de Interne Ontruimingskolom wordt vermeld.
Freewheelt de Specificaties van Één van de Koppelingslagers van de Manierbal het Type van Sprag Koppelingsgfk Reeks:
| Type | Grootte | Overrunningspeeds | Gebruikte Dragende reeks | Basisladingsclassificatie | Afmetingen | Gewicht | |||||||
| Rollen | Ballen | Rollen | Ballen | ||||||||||
| dyne. | dyne. | stat. | stat. | ||||||||||
| D | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| mm | NM | min-1 | min-1 | N | N | N | N | mm | mm | mm | kg | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
NOTA'S:
1) Cmax =2.5 x TKN
2) Binnenrasoverschrijdingen
3) Binnenrasoverschrijdingen
Opzettend voorbeeld
