Productdetails:
|
| Naam: | Eenrijige cilindrische rollagers | Boring profiel: | Direct |
|---|---|---|---|
| Kooi materiaal: | Stalen kooi / kunststof gegoten kooi / machinaal bewerkte messing kooi | Dragend materiaal: | Dragend staal 100Cr6, GCr15, AISI 52100 |
| Aantal rijen rollen: | Enige rij | Precisie klasse: | RBEC 1 / ISO P0 |
| scheidbaar: | Binnenring - één kant | Andere mogelijkheden: | Hoge capaciteit | 1 geribbelde binnenring | Buitenring met 2 ribben | Kooi op buitenste ring-ID | Be |
| Hoog licht: | NJ2207E het Lager van de precisierol,de enige rij verzegelde cilindrische rollagers,de verzegelde cilindrische rollagers droegen rechtstreeks |
||

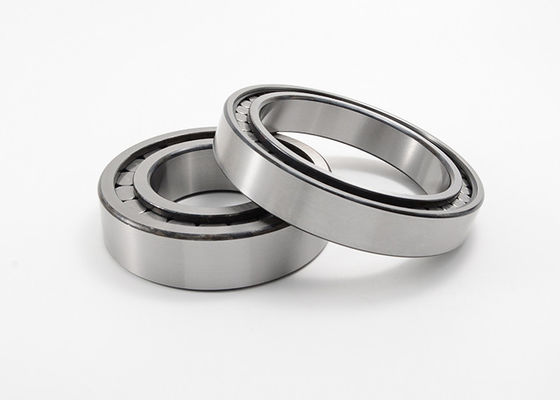

De cilindrische Enige Rechte Rij van het Rollager droeg Verwijderbare Binnenring NJ2207E
Lager van de enig-rij het cilindrische rol met NJ-ontwerp

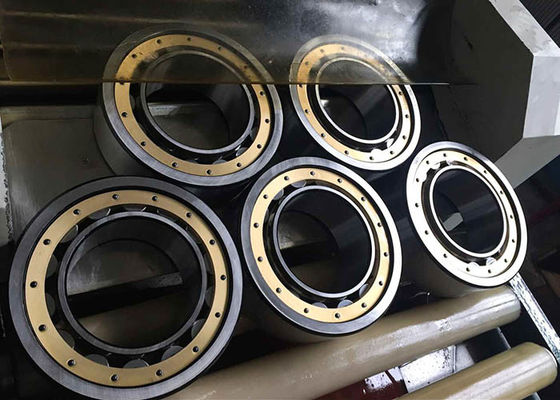

Staalkooi, Machinaal bewerkte Messingskooi of Plastiek Gevormde Kooi PA66 Matetrial; RBEC 1 | ISO P0; Enige Rij; Binnenring - Één Scheidbare Kant; Geen Onverwachte Ring; Relubricatable; C0-middelgroot Interne Ontruiming; Pal
Een enig-rij cilindrisch lager met NJ-ontwerp, bestaat uit een stevige binnen en buitenring met cilindrische rollen in een kooi. De buitenring heeft twee stijve ribben, terwijl de binnenring één stijve rib heeft. Dientengevolge, NJ-kunnen de lagers radiale krachten evenals askrachten in één enkele richting steunen. Dit dragende type wordt gebruikt als steunlager. De steunlagers staan asverplaatsing van de schacht met betrekking tot de huisvesting in één richting toe. De schacht wordt gevestigd axiaal in de andere richting. NJ de lagers kunnen ook worden gebruikt zoals plaatsbepalingslagers door hen met HJ-beschikbare hoekringen (afzonderlijk) te combineren. De plaatsbepalingslagers worden gebruikt om van een schacht in beide richtingen axiaal de plaats te bepalen.
Hoofdlijnen:
Het enige Rechte Lager van de Rij Volledige Cilindrische Rol droeg Verwijderbaar Binnenring specifications:
| Dragende Code | Afmetingen | Massa | Basisladingsclassificaties | Het beperken van Snelheid | |||||||
| D | D | B | rsmin | d1 | D1 | Fw, Ew | dynamisch | statisch | |||
| Cr | Cor | ||||||||||
| mm | kg | KN | t/min | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32.4 | 22.1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38.8 | 26.5 | 0,15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43.8 | 31.5 | 0,169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52.5 | 37.5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | — | 60.7 | 44 | 0,416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | — | 67.9 | 49.5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | — | 73 | 54.5 | 0,544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | — | 78 | 59.5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | — | 86.3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | — | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | — | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | — | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | — | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100.5 | 2.55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | — | 149 | 112.5 | 3.98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | — | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | — | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | — | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
