Productdetails:
|
| Naam: | Het enige Lager van de Rij Cilindrische Rol | Dragend Type: | Cilindrisch Rollager |
|---|---|---|---|
| Boren: | C - cilindrische boring | Materiaal: | Dragend staal 100Cr6, GCr15, AISI 52100 |
| Verbinding: | Open | Radiaal Intern Spel: | Standaard/Aangepast |
| Type kooi: | Stalen kooi of messing kooi | Aantal rollende elementen: | Enige rij |
| Hoog licht: | gcr15 cilindrisch droeg dragend,de enige cilindrische rij droeg dragend,N208E het lager van de staalrol |
||

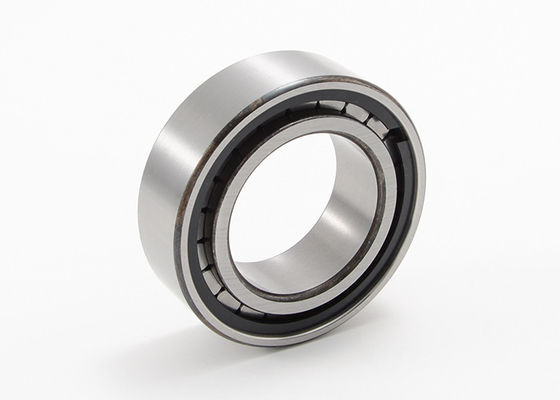

Het enige Rechte Lager van de Rij Cilindrische Rol droeg Verwijderbare Buitenring N208E
Het enige lager van de rij cilindrische rol, n-ontwerp
Een lager van de enig-rij cilindrisch rol bestaat uit een stevige binnen en buitenring met cilindrische rollen in een kooi. Deze kooi verhindert contact tussen de cilinderrollen, zodat kan dit dragende type hogere snelheden steunen dan de rollagers van de volledig-aanvullingscilinder. Ook, lagers van de enig-rij zijn de cilindrische rol met kooien zeer stijf en zij kunnen hoge radiale krachten nemen. Aangezien de binnen en buitenringen van deze lagers gemakkelijk kunnen worden gedemonteerd, zijn zij zeer gemakkelijk te installeren.
Toepassingen:
Het enige Lager van de Rij Cilindrische Rol met Recht droeg en de Verwijderbare Buitenspecificaties van het Ringsn Ontwerp:
| Dragende Code | Afmetingen | Massa | Basisladingsclassificaties | Het beperken van snelheid | |||||||
| D | D | B | rsmin | d1 | D1 | Fw, Ew | dynamisch | statisch | |||
| Cr | Cor | ||||||||||
| mm | kg | KN | t/min | ||||||||
| N203E | 17 | 40 | 12 | 0,6 | 25 | — | 35.1 | 0,068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29.7 | — | 41.5 | 0,112 | 27.5 | 24.5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34.7 | — | 46.5 | 0,135 | 29 | 27.5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | — | 55.5 | 0,205 | 39 | 37.5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41.8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | — | 71.5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | — | 76.5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | — | 81.5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70.8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77.5 | — | 100 | 0,827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84.4 | — | 108.5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89.4 | — | 113.5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94.3 | — | 118.5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127.3 | 1.55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136.5 | 1.92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | — | 154.5 | 2.89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | — | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | — | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | — | 180.5 | 6.87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | — | 195.5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209.5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
