Productdetails:
|
| Naam: | Gecombineerd naaldlager en cilindrisch rollager | Type: | Naaldrol/axiaal cilindrisch rollager |
|---|---|---|---|
| Axiaal belastbaar: | Enkele richting | Lager deel: | Radiaal deel zonder binnenring |
| Smeermiddel (stuwdeel): | Vet | Dragend materiaal: | Dragend staal 100Cr6, GCr15, AISI 52100 |
| Radiaal deel: | Met kooi | Rollend element (stuwdeel): | rol |
| Stuwkracht deel: | Met kooi | Speciale Eigenschap: | Drukdeel met gestempeld stalen deksel zonder smeergaten |

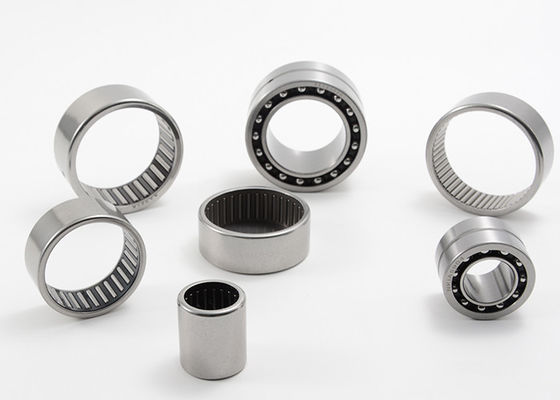

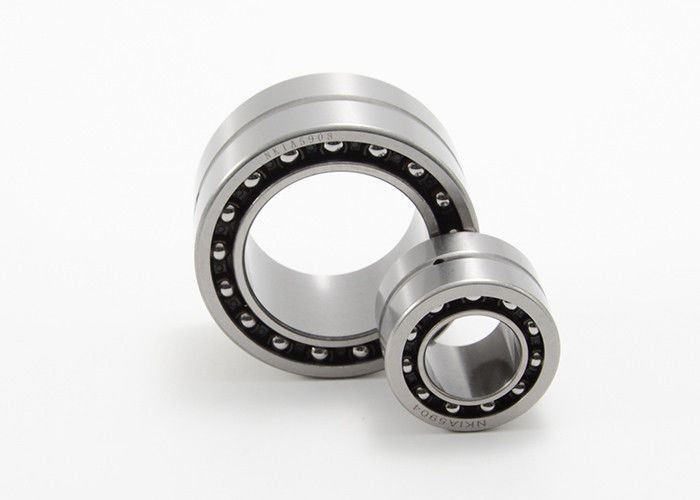

Gecombineerde Naaldrol en het Cilindrische Lager van de Rolduw NKXR 15
Deze lagers bestaan uit een radiaal die lager van de naaldrol met een cilindrisch lager van de rolduw wordt gecombineerd. Samen kunnen zij zowel radiale ladingen als asladingen in één richting aanpassen. Hun lage hoogte in dwarsdoorsnede maakt de lagers bijzonder voor toepassingen geschikt waar andere soorten de plaatsbepaling van dragende regelingen teveel ruimte bezetten. Het duwdeel wordt afgedekt met een dekking die een Gap-type verbinding vormt om het vet in de lagers te behouden.
Dragende Verpakkingsdetails:
1. Commerciële verpakking: 1pc/plastic zak + kleurenvak +carton + pallet;
2. Industriële verpakking:
a). De plastic buis + het karton + plywooden pallet;
B). De plastic zak + kraftpapier-het document + het karton + plywooden pallet;
3. Volgens de behoefte van klant.
Gecombineerde naaldrol/het cilindrische lager van de rolduw met een dekkingsspecificaties:
| Dragend Artikelnummer | DIN 5429 Artikelnummer |
Schacht Fw duim |
Schacht Fw mm |
OD D duim |
OD D mm |
Breedte C duim |
Breedte C mm |
WGT. pond |
WGT. g |
D1 maximum duim |
D1 maximum mm |
C1 duim |
C1 mm |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
0,591 0,669 0,787 0,984 1,181 |
15 17 20 25 30 |
0,945 1,024 1,181 1,457 1,654 |
24 26 30 37 42 |
0,906 0,984 1,181 1,181 1,181 |
23 25 30 30 30 |
0,093 0,11 0,176 0,265 0,298 |
42 50 80 120 135 |
1,106 1,185 1,382 1,658 1,854 |
28.1 30.1 35.1 42.1 47.1 |
0,354 0,354 0,394 0,433 0,433 |
9 9 10 11 11 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
1,378 1,575 1,772 1,969 |
35 40 45 50 |
1,850 2,047 2,284 2,441 |
47 52 58 62 |
1,181 1,260 1,260 1,378 |
30 32 32 35 |
0,346 0,45 0,538 0,591 |
157 204 244 268 |
2,051 2,366 2,567 2,764 |
52.1 60.1 65.2 70.2 |
0,472 0,512 0,551 0,551 |
12 13 14 14 |
HIERBOVEN VOORTDUREND VAN
| Dragend Artikelnummer | DIN 5429 Artikelnummer |
Dyne. GLB. Radiaal lbf |
Dyne. GLB. Radiaal N |
Stat. GLB. Radiaal lbf |
Stat. GLB. Radiaal N |
Dyne. GLB. As lbf |
Dyne. GLB. As N |
Stat. GLB. As lbf |
Stat. GLB. As N |
Maximum snelheid Olie t/min |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
2.410 2.700 3.700 4.250 5.100 |
10700 11900 16400 18800 22600 |
2.850 3.350 5.400 6.900 8.100 |
12700 15000 23800 30500 36000 |
3.250 3.600 5.600 7.500 8.000 |
14400 15900 24900 33500 35500 |
6.400 7.500 11.900 17.100 19.300 |
28500 33500 53000 76000 86000 |
13000 12000 10000 8500 7500 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
5.500 5.800 6.200 8.500 |
24300 26000 27500 38000 |
9.300 10.600 11.900 16.600 |
41500 47000 53000 74000 |
8.800 12.600 13.300 13.700 |
39000 56000 59000 61000 |
22.700 33.500 36.500 40.000 |
101000 148000 163000 177000 |
6500 6000 5000 4800 |
