Productdetails:
|
| Naam: | Gecombineerde naaldrol / axiale kogellagers | Dragend Type: | Naaldroller/stuwbal |
|---|---|---|---|
| Axiaal belastbaar: | Enkele richting | Lager deel: | Radiaal deel zonder binnenring |
| Deklaag: | Zonder | Smeermiddel (stuwdeel): | Niets |
| Dragend materiaal: | dragend staal | Radiaal deel: | Met kooi |
| Soort wentellager: | Naaldrol / drukkogellager | Rollend element (stuwdeel): | Ballen |
| Stuwkracht deel: | Met kooi | Bedrijfstemperatuurbereik: | -20 tot +120 °C |

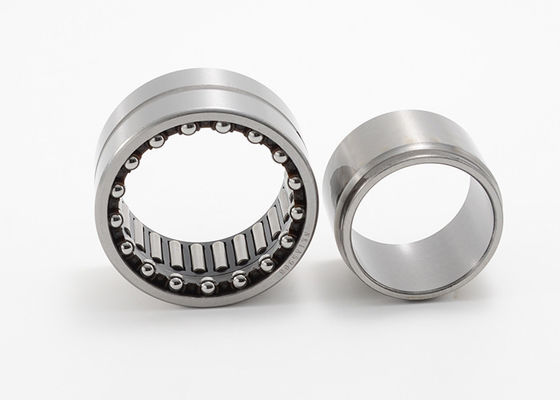

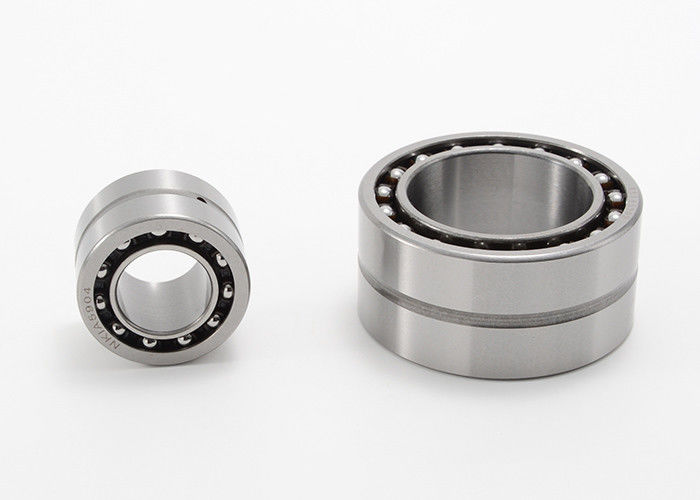

Gecombineerde Naaldrol en AsduwKogellager NKX 30 NAXK 30
Deze lagers bestaan uit een radiaal die lager van de naaldrol met een duwkogellager wordt gecombineerd. Samen kunnen zij zowel radiale ladingen als asladingen in één richting aanpassen. Bovendien kunnen zij bij vrij hoge snelheden werken. Hun lage hoogte in dwarsdoorsnede maakt de lagers bijzonder voor toepassingen geschikt waar andere soorten de plaatsbepaling van dragende regelingen teveel ruimte bezetten.
Gecombineerde van de naaldrol/duw kogellagerspecificaties:
|
Dragend Artikelnummer |
DIN 5429 Artikelnummer |
Schacht Fw duim |
Schacht Fw mm |
OD D duim |
OD D mm |
Breedte C duim |
Breedte C mm |
WGT. pond |
WGT. g |
D1 maximum duim |
D1 maximum mm |
C1 duim |
C1 mm |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24.1 26.1 28.1 30.1 35.1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42.1 47.1 52.1 60.1 65.2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70.2 85.2 95.2 |
0,551 0,669 0,709 |
14 17 18 |
HIERBOVEN VOORTDUREND VAN
| Artikelnummer | DIN 5429 Artikelnummer |
Dyne. GLB. Radiaal lbf |
Dyne. GLB. Radiaal N |
Stat. GLB. Radiaal lbf |
Stat. GLB. Radiaal N |
Dyne. GLB. As lbf |
Dyne. GLB. As N |
Stat. GLB. As lbf |
Stat. GLB. As N |
Maximum snelheid Olie t/min |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
