Productdetails:
|
| Naam: | Machinaal bewerkt race-naaldlager | Type naaldlager: | Machinaal bewerkte race met optionele scheidbare binnenring |
|---|---|---|---|
| Aantal rijen rollen: | Enige rij | Afdichtingstype: | Verzegelde, rubberen lip aan beide zijden |
| Dragend materiaal: | Lagerkwaliteit staal 52100 | Kooi materiaal: | Staal |
| Inch - Metrisch: | Duim | Rollende elementen: | Kooigeleide precisienaalden |
| Bedrijfstemperatuurbereik: | -20 tot 250 °F | Aangepast: | Standaard of aangepast zijn beschikbaar |
| Hoog licht: | M. 22 SS gekooid rollager,52100 gekooid rollager,de Machinaal bewerkte Race van de hoge snelheidsnaald lagers |
||

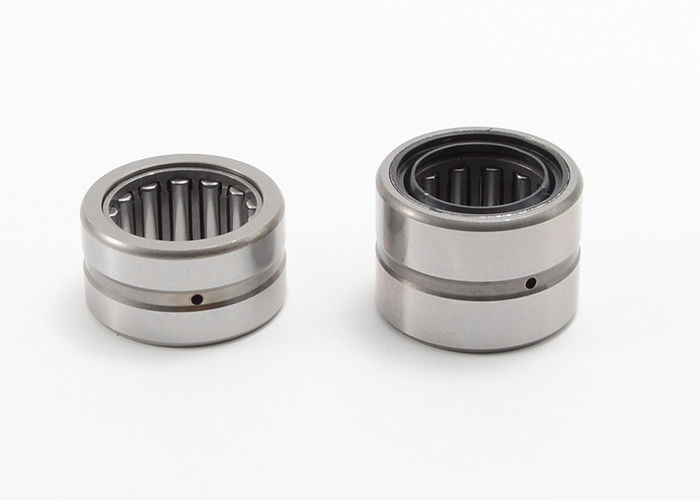

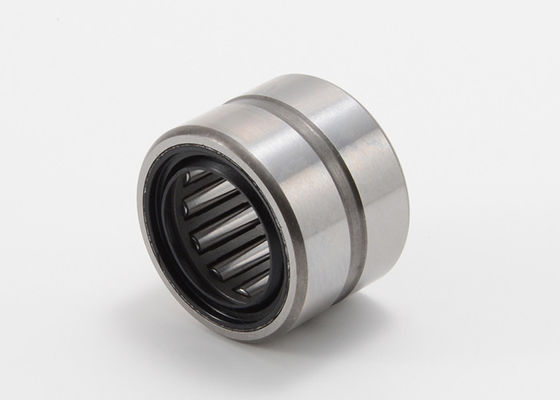

M. 22 SS Machinaal bewerkt die de Rollager van de Rasnaald aan Beide Kanten wordt gekooid en wordt verzegeld
De machinaal bewerkte lagers van de rasnaald worden vervaardigd van het dragen van kwaliteitsstaal en beschikbaar met veelvoudige verbindingsconfiguraties. De naaldlagers hebben een smeringsgroef met radiale gaten op zowel de binnen als buitenringen voor relubrication door de huisvesting of de schacht. De douaneontwerpen, de smeermiddelen en de diametrale aanpassing zijn beschikbaar.
Zeer belangrijke Eigenschappen:
Machinaal bewerkt Gekooid de Rollager van de Rasnaald, Verzegeld op Beide Kantenspecificaties:
| Dragende Code | Binnenring | B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
gatendia. | Max. | ||
| M. 10 SS | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| M. 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| M. 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| M. 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 | |
| M. 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| M. 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| M. 22 SS | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| M. 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| M. 32 SS | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| M. 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 | |
| M. 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 |
| MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| M. 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 | |
| M. 56 SS | MI 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 |
| MI 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| M. 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 | |
| M. 64 SS | MI 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 | |
| M. 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| Dragende Code | BINNENring | SCHACHT DIA. | Basisladingsclassificatie | ||||
| ROTAT. SCHACHT | Tol. | STAT SCHACHT | Tol. | STA. (pond) | Dyne. (pond) | ||
| M. 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| M. 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| M. 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| M. 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| M. 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| M. 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| M. 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| M. 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| M. 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| M. 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| M. 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| M. 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| M. 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| M. 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| M. 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| M. 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| M. 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| M. 56 SS | MI 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| M. 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| M. 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| M. 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
