Productdetails:
|
| Naam: | Binnenringen voor Shell Type Needle Roller Bearings | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| Artikelnummer.: | IRT81210, IRT101420, IRT202520 | De oppervlakte eindigt: | Machinaal bewerkte Oppervlakte, geen behandeling |
| Metrisch of Duim: | Metrisch | Smeringsgroef: | nr |
| Basis constructietype: | De vaste vorm gegeven Binnenringen van de Precisiegrond | Toepassing: | Deze ringen worden ontworpen om een duurzame oppervlakte voor van de SHELL-type de lagers naaldrol m |
| Hoog licht: | IRT-de binnenring van het naaldlager,Het lager binnenring van de chromiumnaald,MI binnen het lagerras van 10 N |
||

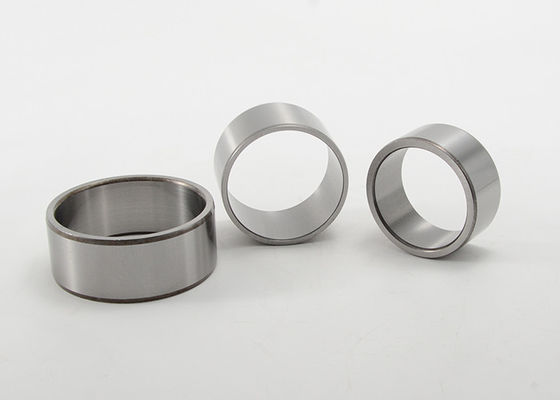

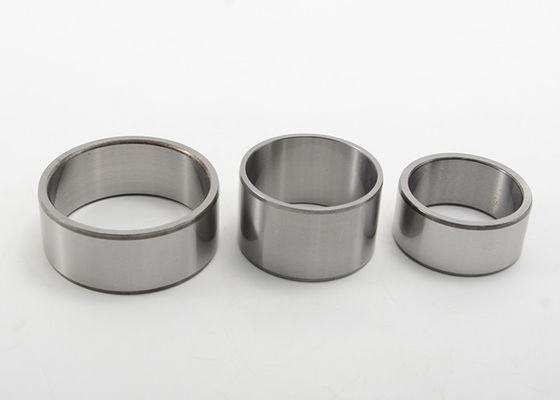

Binnenringen voor Shell Type Needle Roller Bearings IRT81210 IRT101420 IRT202520
De binnenringen kunnen met SHELL-type of diverse machinaal bewerkte lagers van de naaldrol worden geïntegreerd om goede rolsteun te verlenen zonder zich het ongerust maken over voorbarige schachtslijtage. Wij behandelen en malen onze binnenringen aan strakke tolerantie thermisch om harde, taaie toevoerkanalen voor toepassingen te creëren waar het onmogelijk is om schachtoppervlakten aan een specifiek hardheid of ruwheidsattribuut te maken.
IRT-Reeks
MOUETTE biedt meer uitwisseling zowel standaard als aangepaste binnenringen, in Staal 100Cr6 van de hoog-Legerings het Dragende Kwaliteit, en Roestvrij staal 440C aan.
Binnenringen voor Metrische IRT de Reeksspecificaties van Shell Type Needle Roller Bearings:
|
Schacht Diameter |
Lager Benoeming |
Massa Ong. |
Grensdimensies | ||
| D | F | B | |||
| mm | g | mm | |||
| 6 | IRT6912 | 6 | 9 | 12 | |
| IRT61912 | 6 | 19 | 12 | ||
| IRT61916 | 6 | 19 | 16 | ||
| 7 | IRT710 | 3.2 | 7 | 10 | 10.5 |
| IRT712 | 3.9 | 7 | 10 | 12.5 | |
| IRT715 | 4.8 | 7 | 10 | 15.5 | |
| 8 | IRT81011 | 8 | 10 | 11 | |
| IRT81210 | 8 | 12 | 10 | ||
| IRT81212 | 8 | 12 | 12 | ||
| IRT81215 | 8 | 12 | 15 | ||
| IRT81215.5 | 7.5 | 8 | 12 | 15.5 | |
| 9 | IRT91211 | 9 | 12 | 11 | |
| IRT91212 | 9 | 12 | 12 | ||
| IRT91216 | 9 | 12 | 16 | ||
| 10 | IRT101312 | 10 | 13 | 12 | |
| Irt1012-2 | 7.2 | 10 | 14 | 12.5 | |
| IRT101416 | 10 | 14 | 16 | ||
| IRT101420 | 10 | 14 | 20 | ||
| IRT101515 | 10 | 15 | 15 | ||
| Irt1015-1 | 11.7 | 10 | 15 | 15.5 | |
| IRT101520 | 10 | 15 | 20 | ||
| IRT101525 | 10 | 15 | 25 | ||
| 12 | IRT121512 | 12 | 15 | 12 | |
| IRT121516.5 | 8.1 | 12 | 15 | 16.5 | |
| IRT121522 | 12 | 15 | 22 | ||
| IRT121612 | 12 | 16 | 12 | ||
| Irt1212-1 | 8.5 | 12 | 16 | 12.5 | |
| Irt1216-1 | 11.2 | 12 | 16 | 16.5 | |
| IRT121620 | 12 | 16 | 20 | ||
| IRT121622 | 12 | 16 | 22 | ||
| IRT121715 | 12 | 17 | 15 | ||
| 15 | IRT151815 | 15 | 18 | 15 | |
| IRT151816.5 | 9.9 | 15 | 18 | 16.5 | |
| IRT151820 | 15 | 18 | 20 | ||
| IRT151825 | 15 | 18 | 25 | ||
| IRT151910 | 15 | 19 | 10 | ||
| IRT151916 | 15 | 19 | 16 | ||
| IRT151920 | 15 | 19 | 20 | ||
| IRT152012 | 15 | 20 | 12 | ||
| 15 | IRT152013 | 15 | 20 | 13 | |
| IRT152015 | 15 | 20 | 15 | ||
| IRT152018 | 15 | 20 | 18 | ||
| IRT152020 | 15 | 20 | 20 | ||
| IRT152023 | 15 | 20 | 23 | ||
| IRT152025 | 15 | 20 | 25 | ||
| IRT152030 | 15 | 20 | 30 | ||
| 16 | IRT162220 | 16 | 22 | 20 | |
| 17 | IRT172020 | 17 | 20 | 20 | |
| IRT172020.5 | 13.7 | 17 | 20 | 20.5 | |
| IRT172030 | 17 | 20 | 30 | ||
| IRT172030.5 | 20.5 | 17 | 20 | 30.5 | |
| IRT172116 | 17 | 21 | 16 | ||
| Irt1716-1 | 15.1 | 17 | 21 | 16.5 | |
| IRT172120 | 17 | 21 | 20 | ||
| Irt1720-1 | 18.8 | 17 | 21 | 20.5 | |
| IRT172213 | 17 | 22 | 13 | ||
| IRT172215 | 17 | 22 | 15 | ||
| Irt1715-2 | 18.3 | 17 | 22 | 15.5 | |
| Irt1716-2 | 19.4 | 17 | 22 | 16.5 | |
| IRT172228 | 17 | 22 | 28 | ||
| IRT172220 | 17 | 22 | 20 | ||
| Irt1720-2 | 24 | 17 | 22 | 20.5 | |
| IRT172223 | 17 | 22 | 23 | ||
| IRT172225 | 17 | 22 | 25 | ||
| Irt1725-2 | 30 | 17 | 22 | 25.5 | |
| IRT172230 | 17 | 22 | 30 | ||
| Irt1730-2 | 36 | 17 | 22 | 30.5 | |
| IRT172232 | 17 | 22 | 32 | ||
| IRT172413 | 17 | 24 | 13 | ||
| IRT172420 | 17 | 24 | 20 | ||
| 18 | IRT182213 | 18 | 22 | 13 | |
| IRT182220 | 18 | 22 | 20 | ||
| 20 | IRT202416 | 20 | 24 | 16 | |
| IRT202416.5 | 17.5 | 20 | 24 | 16.5 | |
| IRT202420 | 20 | 24 | 20 | ||
| IRT202420.5 | 22 | 20 | 24 | 20.5 | |
| IRT202428 | 3.5 | 20 | 24 | 28.5 | |
| Irt2010-1 | 14.3 | 20 | 25 | 10.5 |
| 20 | Irt2015-1 | 21 | 20 | 25 | 15.5 |
| IRT202516 | 20 | 25 | 16 | ||
| IRT202517 | 20 | 25 | 17 | ||
| IRT202520 | 20 | 25 | 20 | ||
| Irt2020-1 | 28 | 20 | 25 | 20.5 | |
| IRT202523 | 20 | 25 | 23 | ||
| IRT202525 | 20 | 25 | 25 | ||
| Irt2025-1 | 34.5 | 20 | 25 | 25.5 | |
| Irt2026-1 | 36 | 20 | 25 | 26.5 | |
| IRT202530 | 20 | 25 | 30 | ||
| Irt2030-1 | 41.5 | 20 | 25 | 30.5 | |
| Irt2038-1 | 52.5 | 20 | 25 | 38.5 | |
| IRT202820 | 20 | 28 | 20 |
