Productdetails:
|
| Naam: | Helling- en rolkoppelingen (eenrichtings nokkenkoppelingen) | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal AISI52100 |
|---|---|---|---|
| spiebaan: | De binnenring is op de as gesleuteld | De oppervlakte eindigt: | Geen behandeling |
| Grootte Bereik: | Boormaten van 12 mm tot 70 mm | Basis constructietype: | een niet-gelagerde vrijloop van het roltype |
| Smering: | Vereist | Afdichting: | Vereist |
| Hoog licht: | Het Lager van de de Manierkoppeling van aa Één,freewheel de koppeling van de rolhelling,koppeling 12mm van de rolhelling |
||

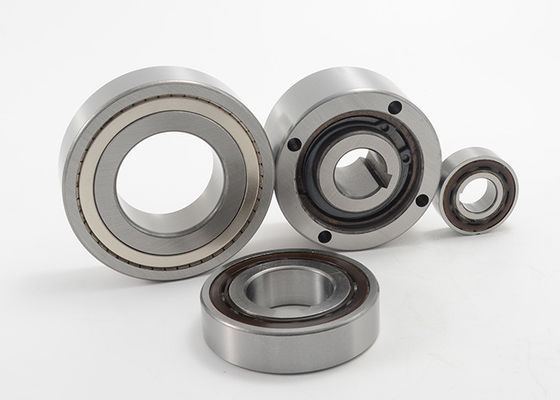

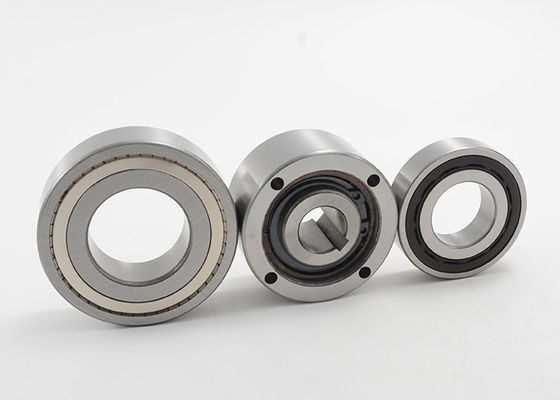

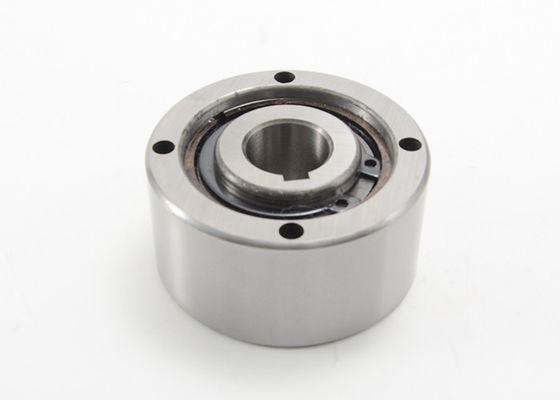

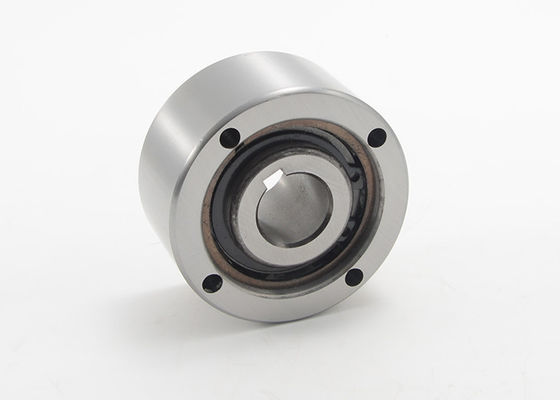

Van de de Manierkoppeling van aa Één freewheelt het Dragende Roltype niet Gesteund Dragen
Het type aa is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De standaardsmering is olie.
De binnenrace wordt gesloten aan de schacht. De pasvorm voor het centreren van de buitenrace moet aan H7*-tolerantie zijn.
Het type van typeaa rol freewheelt niet gesteunde Specificaties:
| Type | Droeg grootte | Afmeting (mm) | Max. Torsie (NM) | Max. dat Snelheid overschrijdt (t/min) | Netto Gewicht (kg) | |||||||||
| dH7 | Dh7 | L | D5 | D6 | D3 | z | O | F | s | Binnenras | Buitenras | |||
| AA12 | 12 | 47 | 20 | 28 | 20 | 38 | 3 | 5.5 | 0,5 | 4.5 | 17 | 3100 | 6000 | 0,21 |
| AA15 | 15 | 55 | 30 | 37 | 26 | 45 | 3 | 5.5 | 0,8 | 4.5 | 55 | 2300 | 5400 | 0,44 |
| AA20 | 20 | 68 | 34 | 50 | 35 | 58 | 4 | 5.5 | 0,8 | 5.5 | 146 | 2000 | 3600 | 0,7 |
| AA25 | 25 | 90 | 37 | 68 | 45 | 7 | 6 | 5.5 | 1 | 6.5 | 285 | 1700 | 2600 | 1.3 |
| AA30 | 30 | 100 | 44 | 75 | 50 | 87 | 6 | 6.6 | 1 | 6.5 | 500 | 1500 | 2100 | 2 |
| AA35 | 35 | 110 | 48 | 80 | 55 | 96 | 6 | 6.6 | 1 | 6.5 | 720 | 1300 | 1950 | 2.6 |
| AA40 | 40 | 125 | 56 | 90 | 60 | 108 | 6 | 9 | 1.5 | 7.6 | 1030 | 1200 | 1700 | 3.9 |
| AA45 | 45 | 130 | 56 | 95 | 65 | 112 | 8 | 9 | 1.5 | 7.6 | 1125 | 1050 | 1500 | 4 |
| AA50 | 50 | 150 | 63 | 110 | 75 | 132 | 8 | 9 | 1.5 | 7.6 | 2150 | 950 | 1300 | 6 |
| AA55 | 55 | 160 | 67 | 115 | 82 | 138 | 8 | 11 | 2 | 7.6 | 2675 | 850 | 1200 | 7.2 |
| AA60 | 60 | 170 | 78 | 125 | 90 | 150 | 10 | 11 | 2 | 7.6 | 3500 | 800 | 1100 | 9.2 |
| AA70 | 70 | 190 | 95 | 140 | 100 | 165 | 10 | 11 | 2.5 | 7.6 | 5813 | 650 | 900 | 11.8 |
