Productdetails:
|
| Naam: | Nokkenkoppeling (Unidirectionele Nokkenkoppelingen) | Categorie: | Koppelingslager |
|---|---|---|---|
| Koppelings Dragend Materiaal: | Chroomstaal 100Cr6 | De oppervlakte eindigt: | Geen Speciale Behandeling |
| Grootte Bereik: | Droeg grootte van 8 mm aan 150 mm | Basis constructietype: | het roltype freewheelt gesteund niet-lager |
| Standaardsmering: | olie | Afdichting: | Vereist |
| Hoog licht: | NF45 één lager van de manierrol,Rolhelling één het lager van de manierrol,freewheel ondersteunen koppeling |
||

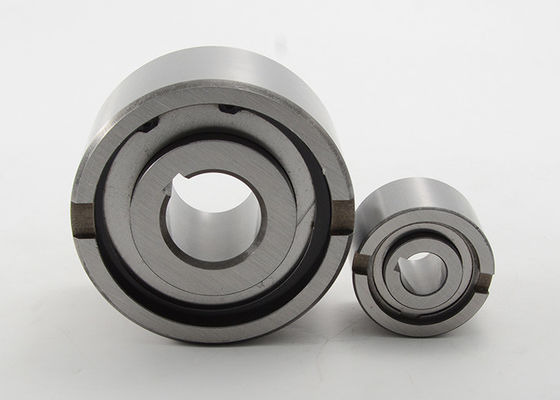

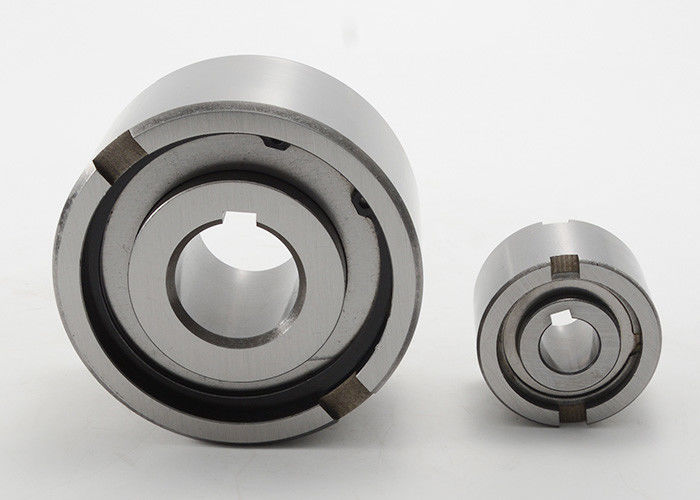

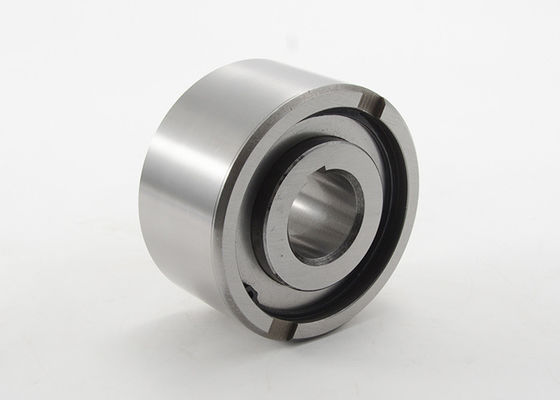

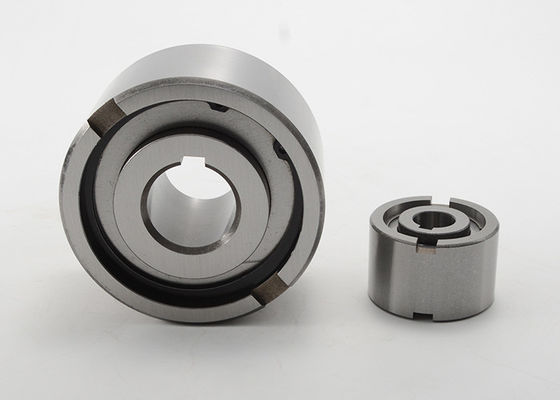

NF45 rolhelling Één Manier freewheelt Koppelingen ondersteunt Dragende Nokkenkoppeling
Het type N-F is een roltype freewheelt gesteund niet-lager. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.
De standaardsmering is olie. De nominale buitendiameter is een standaardkogellagerdimensie. Een typische regeling moet dit type naast een lager met dezelfde huisvestingstolerantie installeren, zoals die op de volgende pagina wordt getoond. De binnenrace wordt gesloten aan de schacht. Het buitenras heeft een positieve n6-tolerantie om een pers te geven paste in een H7*-huisvesting. De extra zijinkepingen voorzien positieve torsietransmissie.
Als de huisvestingstolerantie aan K6* is, is het gebruik van de inkepingen niet noodzakelijk, maar de huisvesting moet sterk genoeg zijn zich om niet na assemblage uit te breiden.
N-F-Helling Één van de Reeksrol Manier freewheelt Koppelingenspecificaties:
| Type | Droeg grootte | Afmeting (mm) | Max. Torsie (NM) | Max. die Snelheid overschrijden (t/min) | Netto Gewicht (kg) | |||||||
| D | Dh6 | L | D5 | D6 | t | r | r1 | Binnenras | Buitenras | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0,1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0,1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0,3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0,6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
