Productdetails:
|
| Naam: | Nokkenkoppeling (Één de Koppelingslager van de Maniernok) | Dragend materiaal: | Staal GCr15 van de hoog-legerings het Dragende Kwaliteit |
|---|---|---|---|
| Inch - Metrisch: | Metrische afmetingen | De oppervlakte eindigt: | Geen behandeling |
| Andere mogelijkheden: | Met spiebaan op de binnenring en twee radiale, van de voorzijde groeven op de buitenring aan beide k | Smering: | TFS-Reeksschepen met olie worden pre-gesmeerd die. |
| Temperatuurwaaier: | ong. -10°C aan + 50°C. | Toepassing: | ideaal voor algemeen binnen of buitenras dat toepassingen overschrijdt |
| Hoog licht: | de enige richting ondersteunt nokkenkoppeling,de spiebanen ondersteunen nokkenkoppeling,1 manierkoppeling die TFS dragen |
||

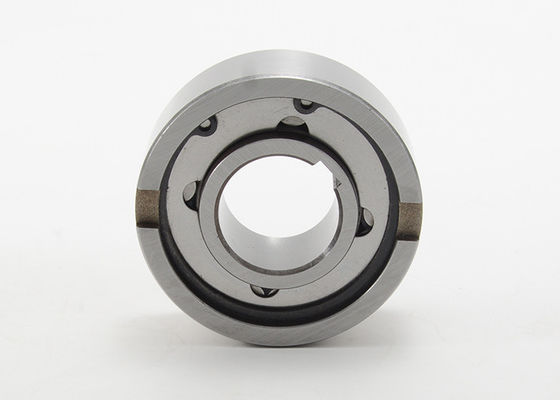

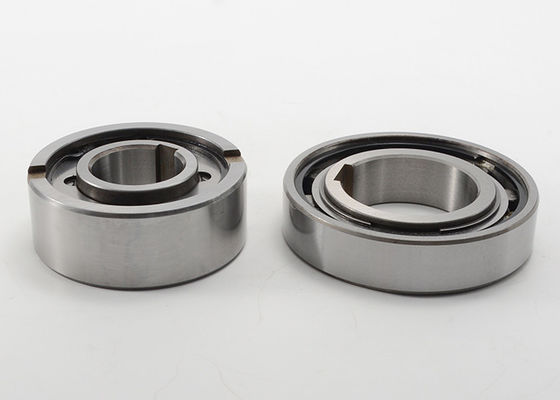

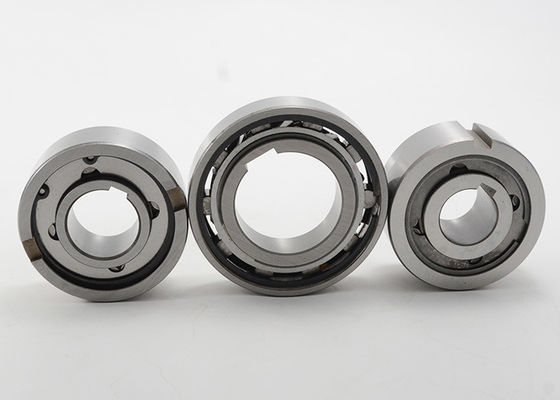

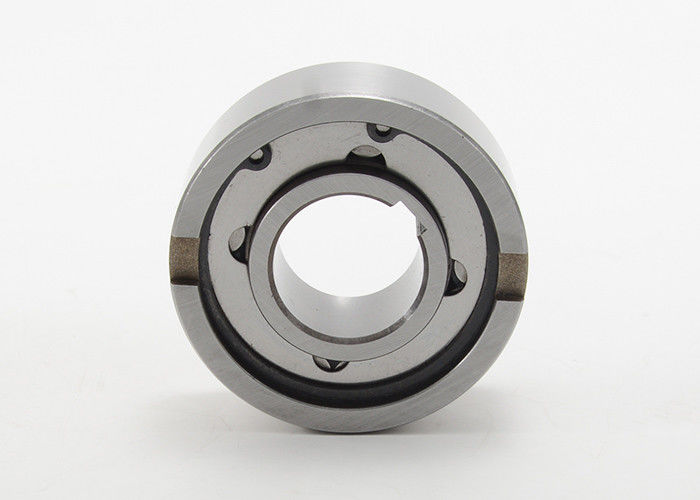

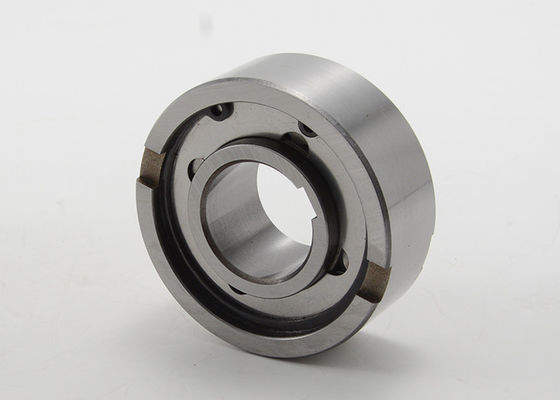

TFS freewheelt Nokkenkoppeling Enige Richting Manierkoppeling het Dragen met Spiebanen
TFS-de Koppeling van de Reeksnok is een spragtype koppeling voor pers geschikte installatie die wordt ontworpen. Spragtype de ontwerpen hebben typisch een hogere torsiecapaciteit dan een zo ook met maat helling & roltype koppeling. TFS heeft twee verticale spiebanen op het buitenras bij plaatsbepaling te helpen. De buitenafmetingen zijn hetzelfde als Reeks 63 kogellagers. Dit ontwerp is ideaal voor algemeen binnen of buitenras dat toepassingen overschrijdt. Aangezien de TFS-Reeks geen integraal lager omvat, is het installeren van de TFS-Nokkenkoppeling naast een lager dat zowel de as als radiale ladingen behandelt de typische toepassing. TFS-Reeksschepen met olie worden pre-gesmeerd die.
Spiebaan:
De spiebaan is tot diameter d=12mm volgens DIN 6885-1. Boven dat volgens DIN 6885-3.
Het opzetten:
Voor het lager en freewheel, moet dezelfde installatietolerantie worden verstrekt. Geadviseerde het huisvesten tolerantie H7. Voor de schacht h7. Als de tolerantie van de huisvestings binnendiameter voor freewheelt is TFS K6, worden geen veersleutels vereist op de groeven van het eindgezicht van freewheelen. Tijdens installatie, moet het nodige worden gedaan om de correcte richting van omwenteling te verzekeren. De richting van omwenteling wordt vermeld door een het merken pijl op freewheelt.
Smering:
Oliesmering. TFS-Reeksschepen met olie worden pre-gesmeerd die.
Temperatuurwaaier:
ong. -10°C aan + 50°C.
Andere versies op verzoek.
Freewheelt Nokkenkoppeling Enige Richting Manierkoppeling het Dragen met de Specificaties van de Spiebanentfs Reeks:
| Koppelings Dragend Type | Droeg grootte | Droeg Spiebaan | Afmeting (mm) | |||||||
| D | A (Algemene Breedte) | B (Algemene Diameter) | C (Buitenrasi.d.) | D (Binnenrasi.d.) | E (Afkanting) | F (Afkanting) | G (Groefbreedte) | H (Groefdiepte) | ||
| TFS12 | 12 | 4 x 1,8 | 13 | 35 | 30 | 18 | 0,6 | 0,3 | 4 | 1.4 |
| TFS15 | 15 | 5 x 1,2 | 18 | 42 | 36 | 22 | 0,8 | 0,3 | 5 | 1.8 |
| TFS17 | 17 | 5 x 1,2 | 19 | 47 | 38 | 22 | 1.2 | 0,8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1,6 | 21 | 52 | 45 | 27 | 1.2 | 0,8 | 6 | 2.3 |
| TFS25 | 25 | 8x 2,0 | 24 | 62 | 52 | 35 | 1.2 | 0,8 | 8 | 2.8 |
| TFS30 | 30 | 8 x 2,0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10 x 2,4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12 x 2,2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14 x 2,1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14 x 2,1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x 2,3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20 x 2,7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| TFS80 | 80 | 24 x 3,1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
Specificaties:
| Koppelings Dragend Type | Droeg grootte | Max. Torsie (NM) | Belemmeringstorsie (NM) | Max. die Snelheid overschrijden (t/min) | Netto Gewicht (G) | |
| D | Binnenras | Buitenras | ||||
| TFS12 | 12 | 18 | 0,040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0,060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0,110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0,180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0,190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0,210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0,420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0,460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0,560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0,600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0,870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0,910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1,220 | 670 | 340 | 6440 |
