Productdetails:
|
| Naam: | Helling- en rolkoppelingen (eenrichtings nokkenkoppelingen) | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal AISI52100 |
|---|---|---|---|
| Koppelingstype: | Ramp- en rolkoppelingen | Koppeling toepassing: | Backstopping, indexering, overschrijding |
| Grootte Bereik: | Boormaten van 6 mm tot 80 mm | Andere mogelijkheden: | niet-dragend ondersteund, externe lagerondersteuning vereist |
| Smering: | Vereist | Afdichting: | Vereist |
AANGEZIEN Één Manierkoppeling die Externe Vereiste Lagersteun draagt Koppeling ondersteunt
Het overschrijden, Indexeren, die Externe Vereiste Lagersteun, Helling & Rolkoppelingen ondersteunen

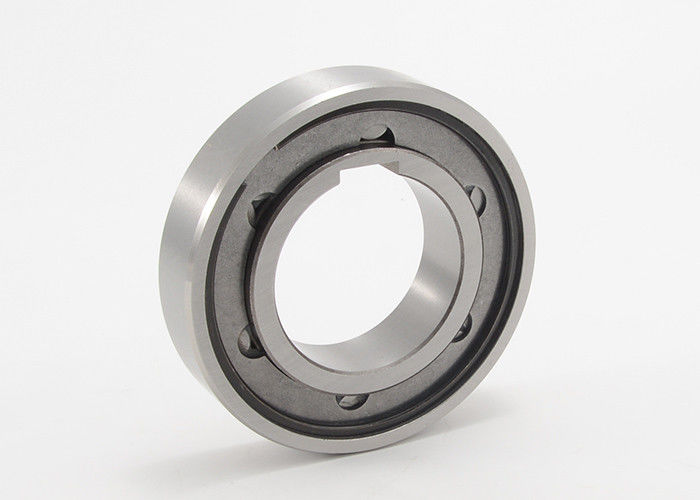

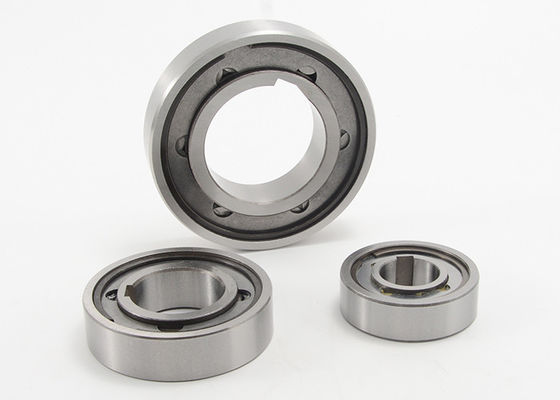

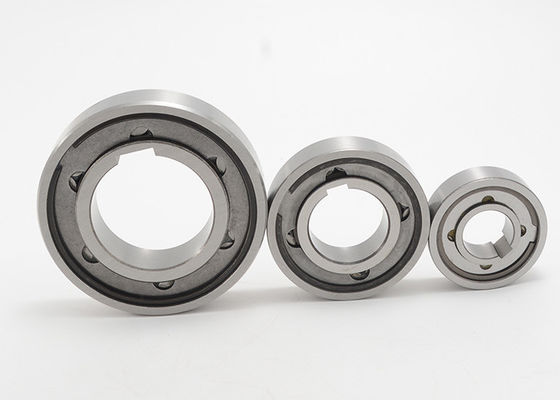

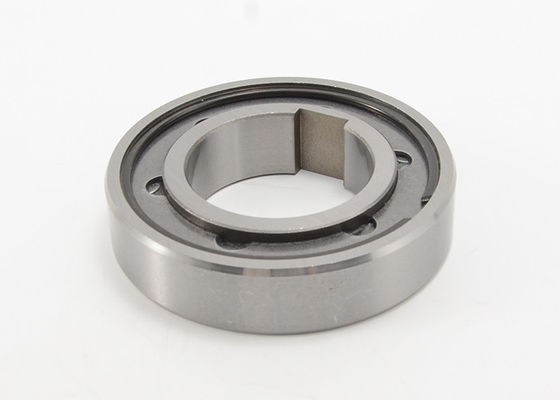

Model ZOALS een helling & roltype koppeling is, gesteund niet-draagt. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen worden vereist. De nominale buitenafmetingen zijn hetzelfde als Reeks 62 kogellagers. Een typische regeling moet dit type naast een Reeks 62 lager, binnen dezelfde plaatstolerantie installeren. De binnenrace wordt gesloten aan de schacht (behalve grootte droegen 6 mm).
Het buitenras heeft een positieve r6-tolerantie om een pers te geven paste in een H7-huisvesting. De buitenhuisvesting moet sterk genoeg zijn zich niet om na assemblage uit te breiden. Dit ontwerp kan een asverkeerde opstelling van binnen en buitenras van ± S/2 goedkeuren. Deze die koppelingen zijn olie bij de fabriek wordt ondergedompeld maar moeten op het juiste niveau vóór verrichting worden gevuld. Deze koppeling wordt ontworpen voor oliesmering. Voor vetsmering, verminder het maximum dat snelheid overschrijdt aan 50% van vermelde waarde.
Typische Opzettende Regeling
ALS koppeling moet naast lagers worden opgezet om de concentriciteit te verstrekken en om het even welke as en radiale ladingen te steunen. Olie of vet de smering moet samen met verbindingen worden verstrekt om het smeermiddel te behouden.
Specificaties:
| Type | Droeg grootte | Keyseats | Afmeting (mm) | Max. Torsie (NM) | Max. die Snelheid overschrijden (t/min) | Weerstand na run-in (Ncm) | Netto Gewicht (kg) | ||||||
| D | Dr6 | D5 | L | s | e | F | Binnenras | Buitenras | |||||
| AS6 | 6 | Niets | 19 | 15.8 | 6 | 0,8 | 0,6 | 0,3 | 1.7 | 5000 | 7500 | 0,18 | 0,01 |
| AS8 | 8 | 2 x 1 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 3.0 | 4300 | 6500 | 0,24 | 0,02 |
| AS10 | 10 | 3 x 1,4 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 5.4 | 3500 | 5200 | 0,36 | 0,03 |
| AS12 | 12 | 4 x 1,8 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 10.0 | 3200 | 4800 | 0,48 | 0,04 |
| AS15 | 15 | 5 x 1,2 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 11.0 | 2800 | 4300 | 0,7 | 0,05 |
| AS20 | 20 | 6 x 1,6 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 32.0 | 2200 | 3300 | 1.4 | 0,12 |
| AS25 | 25 | 8 x 2 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 45.0 | 1900 | 2900 | 2.4 | 0,14 |
| AS30 | 30 | 8 x 2 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 72.0 | 1600 | 2400 | 7.8 | 0,22 |
| AS35 | 35 | 10 x 2,4 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 114.0 | 1300 | 2000 | 9 | 0,31 |
| AS40 | 40 | 12 x 2,2 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 148.0 | 1200 | 1800 | 10 | 0,39 |
| AS45 | 45 | 14 x 2,1 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 174.0 | 1000 | 1600 | 11 | 0,44 |
| AS50 | 50 | 14 x 2,1 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 184.0 | 950 | 1500 | 13 | 0,49 |
| AS55 | 55 | 16 x 2,4 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 246.0 | 800 | 1300 | 14 | 0,66 |
| AS60 | 60 | 18 x 2,3 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 406.0 | 700 | 1100 | 26 | 0,81 |
| AS80 | 80 | 22 x 3,1 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 850.0 | 600 | 900 | 58 | 1.41 |
