Productdetails:
|
| Naam: | BB-serie nokkenkoppeling | bouw: | Metalen schild aan de ene kant, houder aan de andere kant. |
|---|---|---|---|
| Materiaal: | Hooggelegeerd lagerkwaliteitsstaal | spiebaan: | Type code met achtervoegsel "K", het heeft een spiebaan |
| Afdichting: | Ja | Grootte Bereik: | Boormaten van 8 mm tot 200 mm |
| Pijl op de binnenrace: | Ja, de pijl op de binnenste race geeft de richting van de innerlijke race aan. | . Bedrijfstemperatuurbereik: | –30°C tot +100°C |
| Hoog licht: | het overschrijden van Één Lager van de Manierkoppeling,De reeks van BB Één Lager van de Manierkoppeling,het algemene lager van de aanzetkoppeling |
||

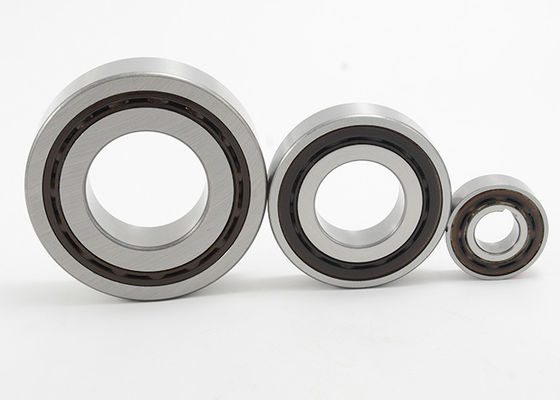

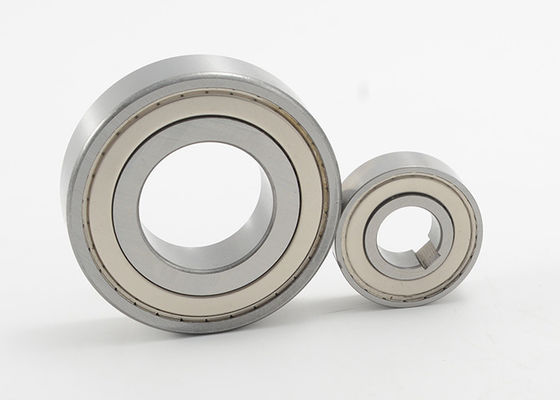

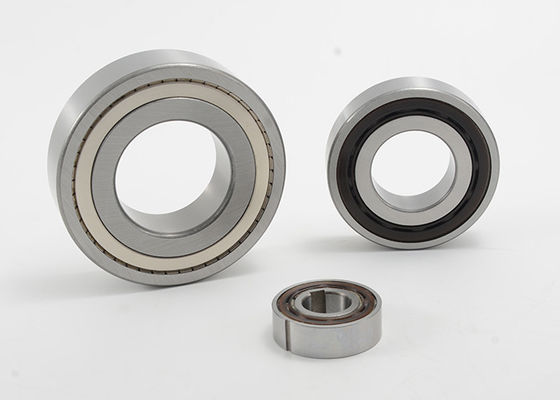

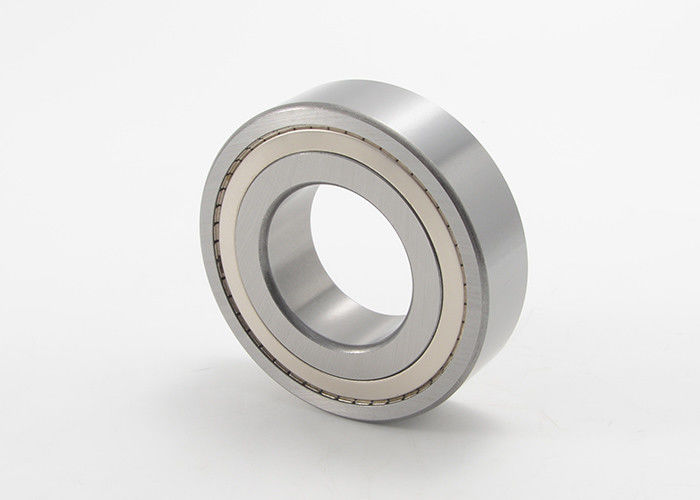

Het overschrijden van en de Algemene Reeks van BB van de Nokkenkoppeling Één Lager van de Manierkoppeling
De Koppelingen van de de Reeksnok van BB zijn een combinatie van een 62 Reeksenkogellager en een koppeling van de nokkenstijl. Deze eenheden worden ontworpen voor pers geschikte toepassingen en zijn beschikbaar in vijf variaties, combinaties van metaalschild of stof beschermend verzegeld type en met of zonder spiebanen op het binnen en/of buitenras om ontwerp en toepassingsflexibiliteit toe te staan. De de Reekseenheden van BB komen gesmeerd vet maar kan de metaal beschermde stijl voor olieoliebadsmering worden aangepast.
Algemene informatie van Installatie en gebruik voor het Dragen van de Koppeling van de typenok
1. De dragende de Koppelingsreeksen worden van de typenok ontworpen voor pers geschikte installatie.
2. BB-1K en de reeksen van BB-2GD 1K hebben een spiebaan op het binnenras. De spiebanen, behalve grootte 25 worden vervaardigd door DIN 6885. 3, worden BB40-1K en BB40-2GD 1K vervaardigd door DIN 6885. 1.
3. BB-2K de reeks heeft een spiebaan op zowel het binnen als buitenras.
4. De correcte interferentiedimensies bij de schacht en de huisvesting moeten worden gehandhaafd om maximumlager en koppelingsprestaties te verkrijgen.
5. Verwijs naar de lijst in volgende pagina voor tolerantie van de schacht en huisvesting voor elke reeks.
6. BB-2GD en de reeksen van BB-2GD 1K hebben speciale lippenverbindingen voor de doeltreffende bescherming tegen stof.
7. De pijl op het binnenras toont de richting van het binnenras in dienst nemen.
8. Om de koppeling te installeren, gebruik een pershulpmiddel van de aangewezen diameter om zelfs druk over het volledige gezicht van het binnen en buitenras toe te passen.
9. Hamer of pas andere schok niet op de koppeling toe.
10. Zorg ervoor de huisvesting genoeg sterkte heeft die de druk te weerstaan voor de installatie van de persmontage van de Koppeling wordt vereist.
11. Werkende temperatuurwaaier: – 30°C aan +100°C (raadpleeg ons voor de temperatuur die dit gamma overschrijdt).
Smering
1. Aangezien het vet reeds vóór levering wordt toegepast, er geen behoefte zijn en vet v3o3or gebruik van toepassing te zijn.
2. Als de koppeling met een oliesmeermiddel wordt gebruikt, zou de oliesmering binnen de eenheid altijd moeten worden toegepast.
3. Gebruik vetten of geen smeermiddelen met EP-additieven.
Voorbeeld hoe te om tot Code opdracht te geven: Van de de reeksnok van BB de Koppelingsbasiseenheid
| Reeks | Grootte (droeg I.D.) | Bouw | Specificaties | |||
| Dragende Reeks | Binnendia. | Torsiecapaciteit | ||||
| lb.ft | (NM) | |||||
| BB: Ideaal voor algemene toepassingen | 15 | Spatie: Metaalschild aan één kant, pal op overkant | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Voorbeeld hoe te om tot Code opdracht te geven: De Koppeling van de de reeksnok van BB met sleutel & spiebaan
| Reeks | Grootte (droeg I.D.) | Spiebaan | Zeer belangrijke Specificaties | |
|
Binnenras B x van h x lengte |
Buitenras b x de lengte van h x |
|||
| BB: Ideaal voor algemene toepassingen | 15 |
K: Metaalschild aan één kant, pal op overkant. Spiebaan op binnendiameter van Nokkenkoppeling. Omvat sleutel.
KK: Metaalschild aan één kant, pal op overkant. Spiebaan op binnen en buitendiameter van Nokkenkoppeling. Omvat beide sleutels
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
Voorbeeld hoe te om tot Code opdracht te geven: De Koppeling van de de reeksnok van BB met rubberverbindingen
| Reeks | Grootte (droeg I.D.) | Bouw | Specificaties | |||
| Dragende Reeks | Binnendia. | Torsiecapaciteit | ||||
| lb.ft | (NM) | |||||
| BB: Ideaal voor algemene toepassingen | 15 | GD: Rubberverbindingen onboth kanten | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Voorbeeld hoe te om tot Code opdracht te geven: De Koppeling van de de reeksnok van BB met rubberverbindingen en spiebanen
| Reeks | Grootte (droeg I.D.) | Bouw | Spiebaan | Zeer belangrijke Specificaties | |
|
Binnenras B x van h x lengte |
Buitenras b x de lengte van h x |
||||
| BB: Ideaal voor algemene toepassingen | 15 |
GD: Rubberverbindingen aan beide kanten
|
K: De spiebaan op binnendiameter van Nokkenkoppeling en omvat sleutel | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
Van de de Reeksnok van BB de Koppelingsafmetingen:
| Type | A | B | C | D (Buitenrasi.d.) | r | Dragende Ladingen | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Dynamisch (n) | Statisch (n) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
Specificaties:
| Type | Torsiecapaciteit (NM) | Belemmeringstorsie (NM) | Max. die Snelheid overschrijden (t/min) | Netto Gewicht (G) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Binnenras | Buitenras | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0,010 | 0,040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0,010 | 0,050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0,014 | 0,055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0,017 | 0,055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0,030 | 0,058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0,034 | 0,060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0,040 | 0,080 | 1800 | 900 | 400 | 600 |
Afmetingen van Spiebaan en zeer belangrijke groef:
| Type | B2js10 | t1 | T2 | B1js9 | t | Binnenrassleutel | Buitenrassleutel | |
| Bb15-1k-k | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| Bb15-2k-k | - | 2.0 | 0,6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| Bb17-1k-k | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| Bb17-2k-k | - | 2.0 | 1.0 | X12 5 x 3 | X12 2 x 2 | |||
| Bb20-1k-k | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| Bb20-2k-k | - | 3.0 | 1.5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| Bb25-1k-k | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| Bb25-2k-k | - | 6.0 | 2.0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| Bb30-1k-k | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| Bb30-2k-k | - | 6.0 | 2.0 | 8 x5 x 16 | 6 x 4 x 16 | |||
| Bb35-1k-k | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| Bb35-2k-k | - | 8.0 | 2.5 | 10 x6 x 17 | 8x 5x 17 | |||
| Bb40-1k-k | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| Bb40-2k-k | - | 10.0 | 3.0 | 12x 8 x 22 | 10 x6 x 22 | |||
Voorbeeld hoe te om tot Code opdracht te geven: De Koppeling van de de reeksnok van BB met sleutel & spiebaan
| Reeks | Grootte (droeg I.D.) | Spiebaan | Zeer belangrijke Specificaties | |
|
Binnenras B x van h x lengte |
Buitenras b x de lengte van h x |
|||
| BB: Ideaal voor algemene toepassingen | 15 |
K: Metaalschild aan één kant, pal op overkant. Spiebaan op binnendiameter van Nokkenkoppeling. Omvat sleutel.
KK: Metaalschild aan één kant, pal op overkant. Spiebaan op binnen en buitendiameter van Nokkenkoppeling. Omvat beide sleutels
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
