Productdetails:
|
| Naam: | Sprag-koppelingen (unidirectionele nokkenkoppelingen) | Dragend materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| Dragend Type: | Lager met eenrichtingskoppeling | Sleutelgat in Bore: | DIN6885.3 binnen |
| Spiebaan op buitenste ras: | Per specificatieblad | Type smering: | Vet |
| Inch - Metrisch: | Metrische reeks | Werkende Temperatuur: | 21 tot 140 °F (-6 tot 60 °C) |
| Hoog licht: | overschrijdend aanzetkoppeling één manierlager,indexerende koppeling één manierlager,koppeling één manier die CSK20PP dragen |
||

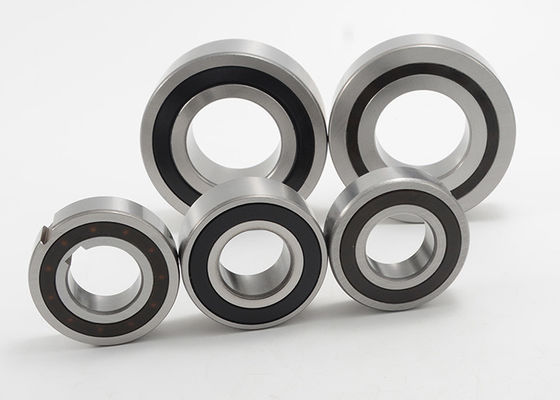

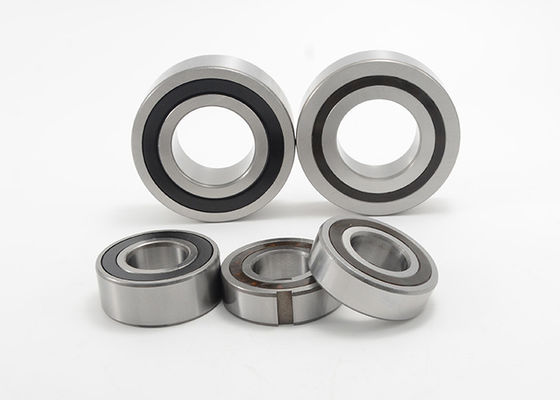

Spragkoppelingen die het Indexeren overschrijden Ondersteunend het Dragen met Spiebaan CSK20PP
Spragkoppeling Één Manierlager kan worden gebruikt zoals freewheelt en binnen kan worden gebruikt ondersteunen, het overschrijden of het indexeren toepassingen. Freewheel lagers worden gekenmerkt door hun capaciteit om in één richting te draaien slechts en zo torsie over te brengen terwijl het hebben van een nul weerslag. Zij worden geleverd gevuld met vet en zijn laag onderhoud. De torsie wordt overgebracht op het binnen en buitenras door een externe zeer belangrijke manier aan de huisvesting en op de schacht door een interne zeer belangrijke manier.
CSK. P
CSK. P heeft dezelfde bouw en buitenkantdimensies zoals type CSK, maar heeft een spiebaan op het binnenras. Deze koppelingen kunnen op een schacht met geadviseerde k6-tolerantie worden opgezet en de buitenrace moet in een stijve huisvesting met een geadviseerde N6-tolerantie worden gedrukt. De resulterende huisvesting en schachtdiameters moeten worden gecontroleerd om ervoor te zorgen dat het lager adequate radiale ontruiming heeft.
CSK. .PP

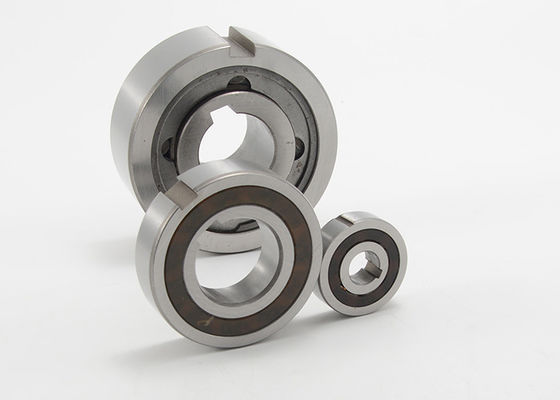

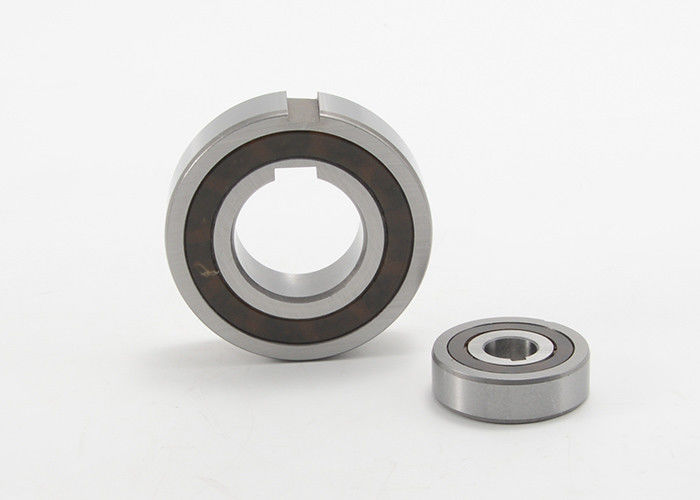

CSK. .PP kenmerkt een spiebaan op zowel het binnen als buitenras. De geadviseerde opzettende tolerantie is k6 op de schacht en K6 in de stijve huisvesting. Een h6-tolerantie op de schacht of H6 in de huisvesting is ook aanvaardbaar voor een lichte pers geschikte assemblage. Controleer altijd om ervoor te zorgen dat het lager adequate radiale ontruiming heeft. Werkende temperatuur: 21 aan 140°F (- 6 aan 60°C). De speciale vetten zijn beschikbaar voor werkende temperaturen: -40 aan 212°F (- 40 aan 100°C
Typische Opzettende Regeling
Modelcsk. P de koppelingen moeten aan de schacht door klant geleverde onverwachte ring, vastgestelde kraag, verbindingsstuk, enz. worden beveiligd. De buitenrace wordt beveiligd met een pers geschikt aan een N6-tolerantie. De Modelkoppelingen van CSK. .PP hebben een keyseat op beide rassen en moeten door klant geleverde onverwachte ring, vastgestelde kraag, verbindingsstuk, enz. worden beveiligd.
Overschrijden, het Indexeren, die Dragend Envelop (62 Reeksen) ondersteunen Ontwerp, Sprag-Koppelingenspecificaties:
| Type | Dragende Reeks | Afmeting (mm) | Dragende Ladingen | Max. die Snelheid overschrijden (t/min) | Torsiecapaciteit (NM) | Netto Gewicht (kg) | Weerstand na run-in (Ncm) | |||
| D | D | L | Dynamisch (kN) | Statisch (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40P | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40PP | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 85 | 0,175 | 6.0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7.5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0,600 | 10.0 |
