Productdetails:
|
| naam: | Sprag-koppelingen | Koppelingstype: | Sprag-koppeling |
|---|---|---|---|
| Koppeling toepassing: | Backstopping, indexering, overschrijding | Dragende ondersteuning: | bal |
| Sleutelgat in Bore: | Geen erin | Spiebaan op buitenste ras: | niets |
| Type smering: | Vet | Dragend Materiaal: | Chroomstaal 100Cr6 |
| Hoog licht: | het indexeren van één de koppelingslager van de manieraanzet,het ondersteunen van één de koppelingslager van de manieraanzet,het overschrijden van de getrokken koppeling van de koprol |
||

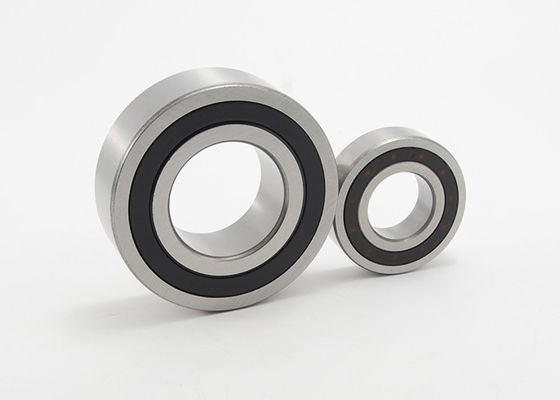

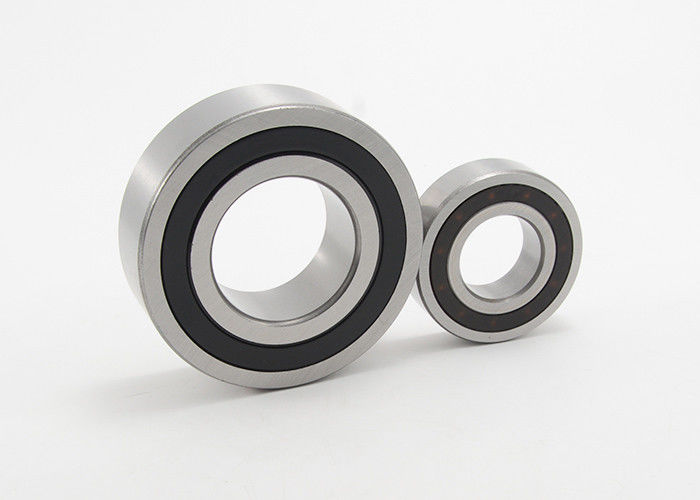

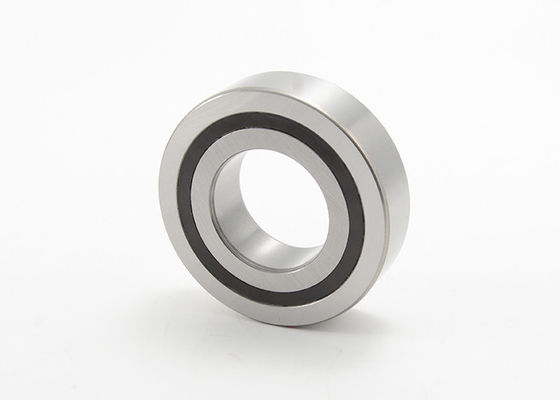

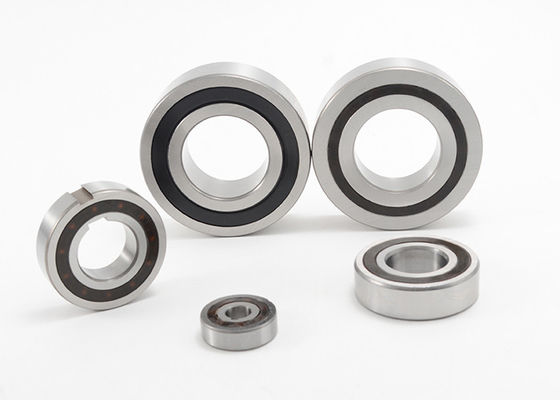

Één Manierkoppeling die het Indexeren overschrijden Ondersteunend Dragende Sprag-Koppelingen CSK20
CSK
Het type CSK is een spragtype koppeling in een 62 Reeksenkogellager wordt geïntegreerd (behalve grootte 8 en 40 die).
Het draagt gesteund, verscheepte vet dat tegen stof groter wordt gesmeerd en wordt beschermd dan .012“ (.3mm) diameter. Het gebruik van extra „nylos“ type verbindingen wordt geadviseerd vooral wanneer de het werk temperatuur 122°F overschrijdt (50°C).
De olieoliebadsmering is ook mogelijk als het originele vet eerst gebruikend een geschikt oplosmiddel wordt uitgespoeld.
De torsietransmissie wordt verzekerd door een pers geschikte assemblage in een stijve buitenhuisvesting met een geadviseerde N6-tolerantie en op een schacht met een geadviseerde n6-tolerantie. De resulterende huisvesting en schachtdiameters moeten worden gecontroleerd om ervoor te zorgen dat het lager adequate radiale ontruiming heeft.
De aanvankelijke lager radiale ontruiming wordt geplaatst bij C5, en als het gebruiken van de perspasvorm zoals gespecificeerd verminderd.
Één race kan worden gelijmd. Als beide races moeten worden gelijmd, zullen de prestaties worden verminderd of een dragende ontruiming van C3 zal noodzakelijk zijn.
Werkende temperatuur: 21 aan 140°F (- 6 aan 60°C).
Speciaal vet beschikbaar voor werkende temperaturen: -40 aan 212°F (- 40 aan 100°C)
CSK..2RS
CSK..2RS de koppelingen zijn .197“ (5mm) breder dan een standaard 62 Reeksenlager, aangezien zij met lippenverbindingen voor washdown toepassingen uitgerust zijn.
Één Manierkoppeling die het Indexeren overschrijden Ondersteunend het Dragen Sprag Koppelingenspecificaties:
| Type | Dragende Reeks | Afmeting (mm) | Dragende Ladingen | Max. die Snelheid overschrijden (t/min) | Torsiecapaciteit (NM) | Netto Gewicht (kg) | Weerstand na run-in (Ncm) | |||
| D | D | L | Dynamisch (kN) | Statisch (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0,175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7.5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0,065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0,100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0,180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0,260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0,415 | 5.8 |
