Productdetails:
|
| Naam: | B205 Nokkenkoppeling | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| Koppelingstype: | Nokkenkoppeling, op as gemonteerd type | Eenrichtingskoppeling: | Ja |
| Invoertype: | Holle boring | Boring profiel: | Recht | Afgewerkt |
| Montage methode: | Op as gemonteerd | Toepassingen: | terugloopblokkeringen in versnellingsbakken en als componenten in toepassingen voor distributietandw |
| Hoog licht: | schacht opgezette One Direction-Koppeling,B205 One Direction-Koppeling,hol droeg aanzet één manierlager |
||

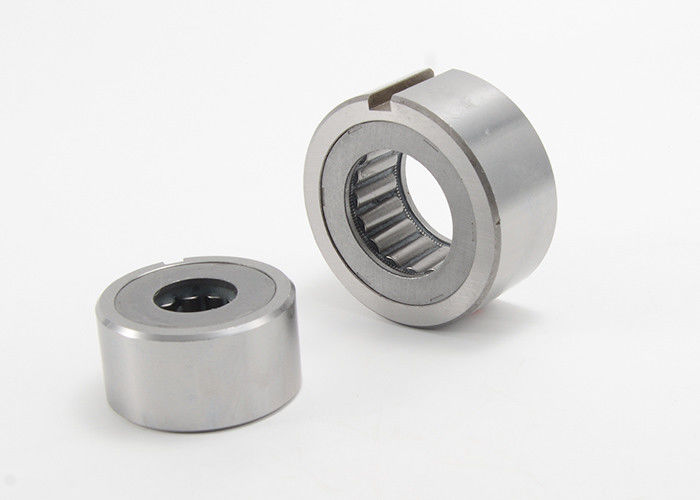

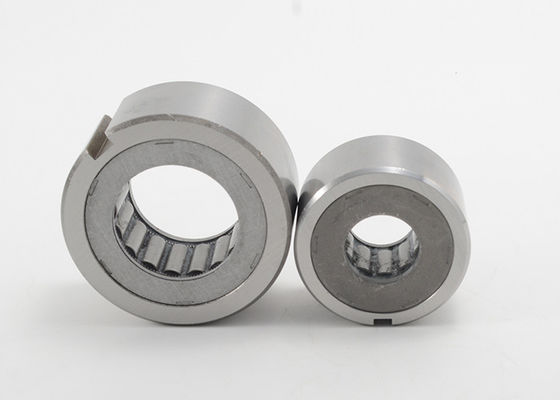

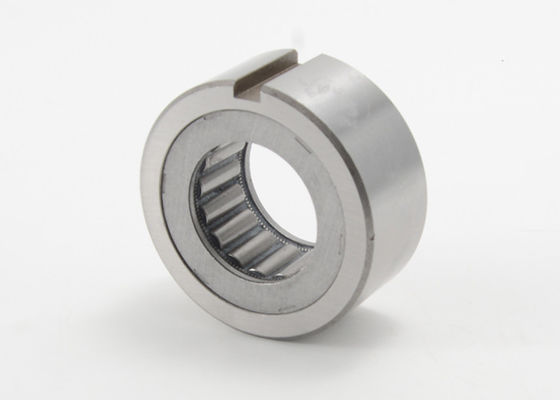

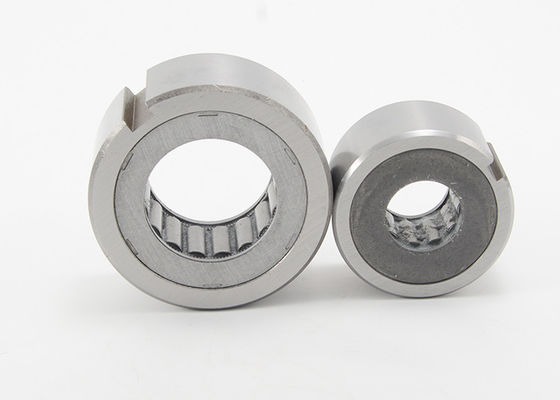

B205 van de Schacht Opgezette Type één van de Nokkenkoppeling de Richtingskoppeling Één Manierlagers
Productiebeschrijving
Het type B200 is een niet dragend gesteund sprag type freewheelt. Sprags lopen direct op de schacht door de gebruiker wordt verstrekt die. De lagers worden vereist om as en radiale ladingen te steunen. De smering en het verzegelen moeten ook door de installatie worden verstrekt.
Een typische regeling moet dit type naast een lager installeren zoals die op de volgende pagina wordt getoond. De huisvesting droeg om de buitenrace te ontvangen zal met een H7-tolerantie worden machinaal bewerkt. Een sleutel zal de torsie overbrengen. De schacht waarop de spragslooppas een oppervlaktehardheid van HRc 60 tot 62 voor een gebeëindigde diepte van 0,6 mm-minimum moet hebben. De kernhardheid zou HRc 35 tot 45 moeten zijn. De oppervlakteruwheid moet geen 22 CLA overschrijden. Maximumschacht spitse 0,01 mm per 50 mm-lengte. De concentriciteit tussen schacht en huisvesting droeg zou moeten binnen TIR 0,05 mm worden gehandhaafd.
De aangewezen smering is olie. Het Stieber-ontwerp staat het gebruik van de meeste gemeenschappelijke die smeermiddelen toe in machtstransmissie worden gebruikt met inbegrip van toesteloliën met EP-additieven. Indien nodig is de vetsmering ook mogelijk.
Installatie en Gebruik
1.B200 de Koppeling van de reeksnok is opgezette schacht, zo de schacht waarop de koppeling moet aan van de het gevalmm diepte worden verhard van Rc 56-60 en 1,5 na het malen wordt opgezet. Het malen aan 1.5S (16micro-duim) eindigt. De versmalling van deze schacht zou niet 0,01 mm per 50mm moeten overschrijden.
2. Voor installatie van de koppeling zet de koppeling met lagers aan beide kanten of aan één kant op om concentriciteit tussen de schacht en het koppelings buitenras te verkrijgen en radiale of duwladingen op te nemen die aan het buitenras of de schacht kunnen werken. Zie het installatievoorbeeld.
3. De koppeling zou op de schacht moeten worden opgezet door het in de richting te roteren duidelijk die door de pijl op de koppelingsplaat wordt getoond. Pas geen schok op de koppeling toe door te hameren.
4. De koppelingen hebben dezelfde buitendiediameters zoals de lagers in de lijst hierboven worden getoond. Droeg tolerantie van de huisvesting waarin de koppeling zou moeten binnen de waaier geassembleerd wordt zijn in de hieronder lijst wordt getoond die.
5. Voor het indexeren, wordt de oliesmering geadviseerd.
6. De concentriciteit van de huisvesting droeg en de schacht zou binnen 0,05 mm moeten zijn.
7. Het zeer belangrijke profiel zou JIS B1301-1959 moeten met in overeenstemming zijn met
| Model | De tolerantie van huisvesting droeg (mm) |
| B203, B204 | +0 aan + 0,025 |
| B205, B206, B207, B208 | +0 aan + 0,030 |
| B210, B211, B212, B213 | +0 aan + 0,035 |
| B214 | +0 aan + 0,040 |
200 de Koppelingsspecificaties van de Reeksnok:
| Type | Dragende Reeks | Keyseats | Afmeting (mm) | Max. Torsie (NM) | Belemmeringstorsie (NM) | Max. die Snelheid overschrijden (t/min) | Het Max. Indexeren (cpm) | Netto Gewicht (kg) | |||
| A | B | C (Dia. van schacht) | Schacht | Buitenras | |||||||
| B203 | 6203 | 4 x 2,5 | 25 | 40 | 16.51 | 39.2 | 0,098 | 2400 | 500 | 150 | 0,23 |
| B204 | 6204 | 5 x 3 | 25 | 47 | 18,796 | 58.8 | 0,098 | 2400 | 500 | 150 | 0,34 |
| B205 | 6205 | 5 x 3 | 25 | 52 | 23,622 | 98 | 0,196 | 1800 | 400 | 150 | 0,45 |
| B206 | 6206 | 7 x 4 | 28 | 62 | 32,766 | 235 | 0,196 | 1800 | 350 | 150 | 0,68 |
| B207 | 6207 | 7 x 4 | 28 | 72 | 42,088 | 372 | 0,196 | 1800 | 300 | 150 | 0,80 |
| B208 | 6208 | 10 x 4,5 | 32 | 80 | 46,761 | 549 | 0,196 | 1800 | 200 | 150 | 0,91 |
| B209 | 6209 | 10 x 4,5 | 32 | 85 | 46,761 | 549 | 0,196 | 1800 | 200 | 150 | 0,95 |
| B210 | 6210 | 10 x 4,5 | 32 | 90 | 56,109 | 784 | 0,294 | 1200 | 200 | 150 | 1.00 |
| B211 | 6211 | 10 x 4,5 | 32 | 100 | 56,109 | 784 | 0,294 | 1200 | 200 | 150 | 1.40 |
| B212 | 6212 | 10 x 4,5 | 42 | 110 | 70,029 | 1230 | 0,294 | 1200 | 180 | 150 | 1.80 |
| B213 | 6213 | 10 x 4,5 | 42 | 120 | 70,029 | 1230 | 0,294 | 1200 | 180 | 150 | 2.30 |
| B214 | 6214 | 12x 4,5 | 42 | 125 | 79,356 | 1390 | 0,392 | 1000 | 180 | 150 | 2.40 |
