Productdetails:
|
| Naam: | MZ-serie nokkenkoppeling | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal GB GCr15 / AISI 52100 |
|---|---|---|---|
| Merknaam: | Neutral or Customized | spiebaan: | Ja, spiebaan op binnenring |
| Grootte Bereik: | Boormaten van 15 mm tot 70 mm | Toepassing: | tandwielen, poelies en koppelingen. |
| Opnieuw smeren: | Ja, de MZ-serie wordt voorgesmeerd met vet geleverd en is klaar voor installatie | Pakket: | enige doos of als uw vereisten |
| Hoog licht: | Één koppeling van Manier miniatuursprag,Het overschrijden van miniatuurspragkoppeling,MZ-serie nokkenkoppeling |
||

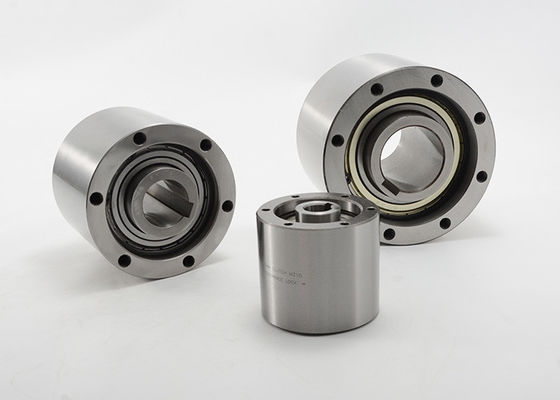

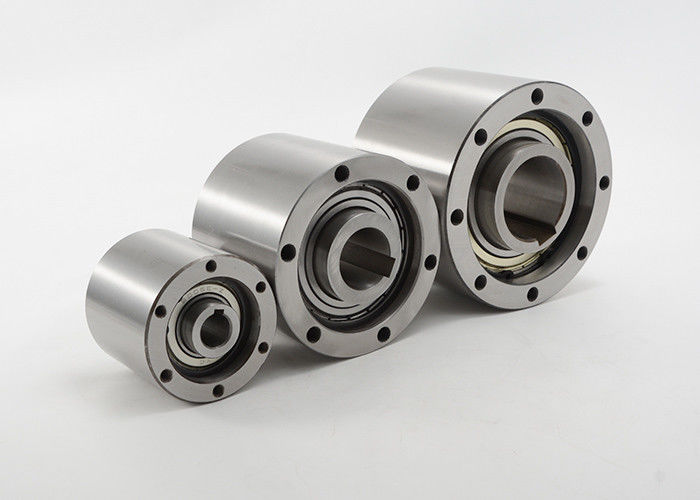

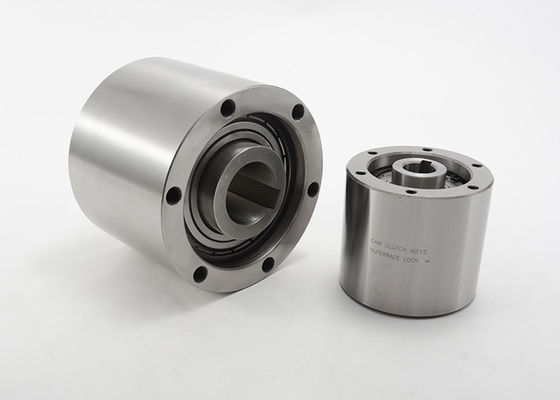

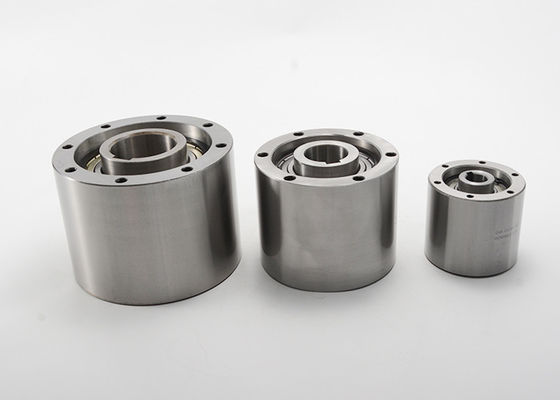

MZ Koppeling Één van de Reeksnok de Lagers die van Sprag van Manierkoppelingen Koppeling overschrijden
MZ de de Koppelingsproducten worden van de Reeksnok ontworpen voor algemene overschrijdende toepassingen. De MZ Reeks kan in toepassingen worden gebruikt die het binnen of buitenras vereisen om het overschrijden van vermogen te hebben. De MZ Reeks komt pre-gesmeerd met vet en is klaar te installeren. Geen smeringsonderhoud wordt vereist. Deze reeks is ideaal voor toestellen, katrollen en koppelingsassemblage.
MZ de Koppelingsspecificaties van de Reeksnok:
| Type | Droeg grootte | Droeg Spiebaan | Afmeting (mm) | |||||||
| D | A | B | C | D | E | F | G | s | ||
| MZ15 | 15 | 5 x 2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5.5 | 10 |
| MZ17 | 17 | 5 x 2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 10 |
| MZ20 | 20 | 6 x 2,8 | 67 | 80 | 65 | 65 | 55 | 30 | 7.6 | 12 |
| MZ30-22 | 22 | 6 x 2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| MZ30-25 | 25 | 8 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| MZ30 | 30 | 10 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 16 |
| MZ35 | 35 | 10 x 3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8.7 | 16 |
| MZ45-40 | 40 | 12 x 3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| MZ45 | 45 | 14x 3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| Mz60-50 | 50 | 14x 3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ60-55 | 55 | 16x 4,3 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ60 | 60 | 18 x 4,4 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ70-65 | 65 | 18 x 4,4 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| MZ70 | 70 | 20x 4,9 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| Type | Droeg grootte | Droeg Spiebaan | Max. Torsie (NM) | Belemmeringstorsie (NM) | Max. die Snelheid overschrijden (t/min) | Het Max. Indexeren (cpm) | H-M nr van Onttrokken Gaten x Grootte x Hoogte | Netto Gewicht (kg) | |
| D | Binnenras | Buitenras | |||||||
| MZ15 | 15 | 5 x 2,3 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1.4 |
| MZ17 | 17 | 5 x 2,3 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1.8 |
| MZ20 | 20 | 6 x 2,8 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 2 |
| MZ30-22 | 22 | 6 x 2,8 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ30-25 | 25 | 8 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ30 | 30 | 10 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ35 | 35 | 10 x 3,3 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4.8 |
| MZ45-40 | 40 | 12 x 3,3 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6.2 |
| MZ45 | 45 | 14x 3,8 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6.2 |
| Mz60-50 | 50 | 14x 3,8 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ60-55 | 55 | 16x 4,3 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ60 | 60 | 18 x 4,4 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ70-65 | 65 | 18 x 4,4 | 3040 | 1.27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13.2 |
| MZ70 | 70 | 20x 4,9 | 3040 | 1.27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13.2 |
