Productdetails:
|
| Naam: | Bekroonde Steunrollen Yoke Type Track Rollers met flensringen | Materiaal: | Hooggelegeerd lagerkwaliteitsstaal |
|---|---|---|---|
| Rolvorm: | Buitenringsprofiel Bekroond R500 | Deklaag: | Zonder (Neutrale Dragende Staalkleur) |
| Grootte Bereik: | Metrische reeks | Asbegeleiding van buitenring: | Ja |
| Rollende elementen: | Naald rollen | Aantal flenzen, buitenring: | 2 |
| Afdichtingstype: | Verbinding aan beide kanten | Nasmeerfunctie: | Via binnenring |
| Hoog licht: | De dubbele aanhanger van de de stijlnok van het Rijjuk,van de het jukstijl van het hexuitdraaigat de nokkenaanhanger,NATR-de rol van het nokkenjuk |
||

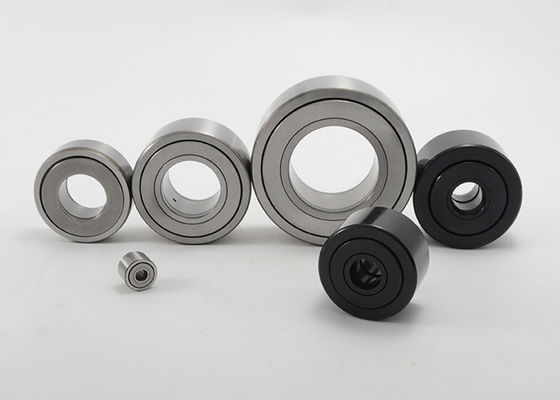

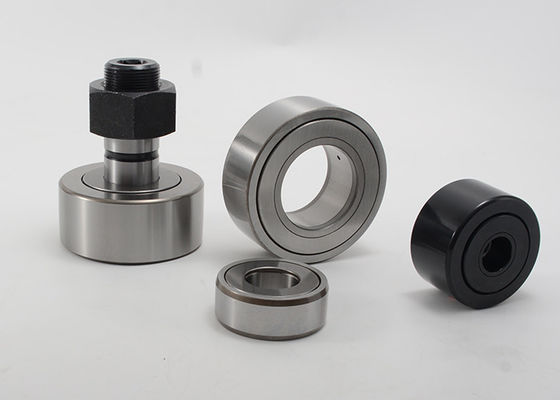

Bekroonde Steunrollen Yoke Type Track Rollers met flensringen NATR 6 NATR 6 pp

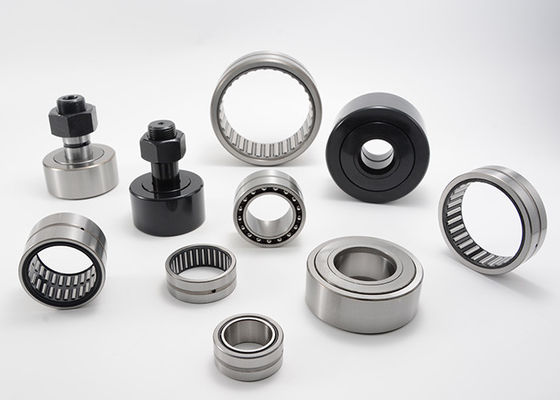

MOUETTE ontwerpt en vervaardigt een volledige lijn van nokkenaanhangers en Steunrollen (juk-type spoorrollen) voor industriële toepassingen, met inbegrip van werktuigmachines, industriële robots, elektronische delenproductie, administratie automatisering materiaal en ruwe milieu's die verhoogde corrosieweerstand vereisen.

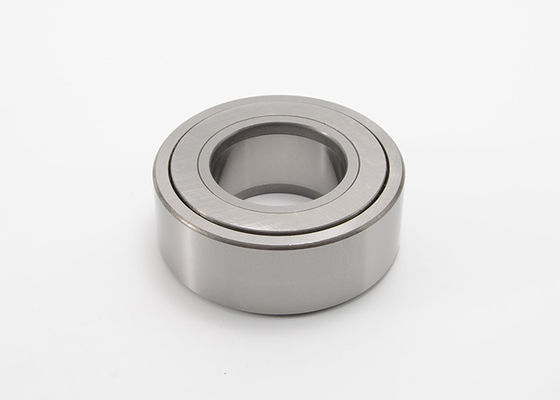

De steunrollen (juk-type spoorrollen) worden ontworpen om op allerlei sporen in werking te stellen en in nokkenaandrijving, transportbandsystemen, enz. worden gebruikt. Zij zijn gebaseerd op een lager van de naaldrol met een binnenring. Zij hebben een thick-walled buitenring met een bekroonde lopende oppervlakte en zijn geleverd klaar-aan-onderstel. Een smal hiaat tussen de buitenring en voorziet drukken- ringen van een flens vormt een Gap-type verbinding. De binnenring bevat een smeringsgat om relubrication te vergemakkelijken.
Bekroonde Steunrollen Yoke Type Track Rollers met de Specificaties van flensringen:
|
Schacht Diameter |
Yoke Type Cam Followers Code | Grensdimensies | Basisladingsclassificatie | Het beperken van Snelheid | |||||||
| Zonder Verbinding | Verzegeld | D | D | B | C | d1 | rs | Dynamisch | Statisch | ||
| mm | mm | min | N | t/min | |||||||
| 16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 3150 | 3300 | 22000 |
| 19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 3500 | 3900 | 20000 |
| 24 | NATR 8 | NATR 8 PP | 8 | 24 | 15 | 14 | 19 | 0,3 | 5500 | 6400 | 15000 |
| 30 | NATR 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 6800 | 8400 | 11000 |
| 32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 6900 | 8800 | 9000 |
| 35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 9700 | 14100 | 7000 |
| 40 | NATR 17 | NATR 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 10900 | 15500 | 6000 |
| 47 | NATR 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 15500 | 25500 | 4900 |
| 52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 15400 | 26500 | 3600 |
| 62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 23600 | 38500 | 2600 |
| 72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 25500 | 44500 | 2000 |
| 80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 33000 | 59000 | 1700 |
| 85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 32500 | 59000 | 1500 |
| 90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 32000 | 59000 | 1300 |
